Introducción al rodamiento de bolas autoalineable

Marca:

SKF NTN NSK FAG TIMKEN NACHI KOYO INA IKO SNR

La superficie de la pista de rodadura del anillo exterior del rodamiento de bolas autoalineable es una superficie esférica, y su centro de curvatura es consistente con el centro del rodamiento. Por lo tanto, el anillo interior, el anillo exterior, la bola y la jaula se pueden inclinar hasta cierto punto. No solo gira libremente alrededor del centro del rodamiento, tiene un rendimiento de alineación automática y puede ajustar automáticamente el eje y la caja debido a un procesamiento e instalación incorrectos. El desplazamiento es adecuado para ocasiones en las que el eje y el cuerpo de la caja son difíciles de ajustar y el eje es fácil de flexionar.

Palabras clave:

Categoría:

Rodamientos de bolas autoalineables

Correo electrónico:

+86 18668901583

Correo electrónico:

Zc666@hfzzbearing.com

Mensaje en línea

Productos relacionados

Detalles del producto

Alinear rodamientos de bolas

La superficie de la pista de rodadura del anillo exterior del rodamiento de bolas a rótula es una superficie esférica y su centro de curvatura es consistente con el centro del rodamiento. Por lo tanto, el aro interior, el aro exterior, la bola y la jaula se pueden inclinar hasta cierto punto y pueden girar libremente alrededor del centro del rodamiento. Tiene un rendimiento de alineación automática y puede ajustar automáticamente la desviación del eje del eje y la caja. Debido a un procesamiento e instalación incorrectos, es adecuado para situaciones en las que es difícil alinear el eje y la caja y el eje es propenso a deformarse.

Los rodamientos de bolas alineables se utilizan principalmente para soportar cargas radiales. También pueden soportar una pequeña cantidad de carga axial mientras soportan cargas radiales. No son adecuados para soportar cargas axiales puras. Dado que este rodamiento tiene capacidades de autoalineación automática, es adecuado para aplicaciones de baja velocidad con requisitos de autoalineación. Si la capacidad de carga del rodamiento de bolas a rótula es insuficiente, se debe utilizar un rodamiento de rodillos a rótula con el mismo rendimiento de alineación automática.

Ámbito de aplicación de los rodamientos de bolas a rótula: ejes de transmisión de maquinaria para trabajar la madera y maquinaria textil.

El diámetro interior del rodamiento de bolas a rótula tiene un orificio interior cilíndrico o un orificio interior cónico. La conicidad del orificio interior cónico es 1:12 (código postal K). C&U puede proporcionar rodamientos de bolas a rótula con un orificio cilíndrico o un orificio cónico en el diámetro interior.

C&U puede proporcionar rodamientos de bolas a rótula sellados. Los rodamientos de bolas a rótula están equipados con anillos de sellado de contacto en ambos lados. El labio de sellado contacta el bisel suave del anillo interior con una presión suave. Si es necesario, consulte con el Centro Tecnológico de Renben Group.

Los rodamientos de bolas a rótula con aros interiores extendidos y tolerancias de diámetro interior especiales simplifican la instalación y el desmontaje. Si es necesario, consulte con el Centro Tecnológico de Renben Group.

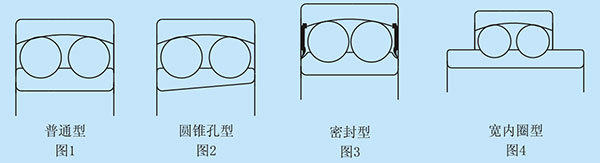

1. Forma estructural

1. Tipo ordinario (Figura 1): Rodamiento de bolas autoalineables con una superficie de diámetro interior cilíndrico
2. Tipo de orificio cónico (Figura 2): Rodamiento de bolas autoalineables con una superficie de diámetro interior cónico, con una conicidad de 1:12
3. Tipo sellado (Figura 3): Rodamiento de bolas a rótula con anillos de sellado en ambos lados
4. Tipo de anillo interior ancho (Figura 4): Rodamiento de bolas a rótula con aro interior extendido.

2. Precisión dimensional y precisión de rotación.

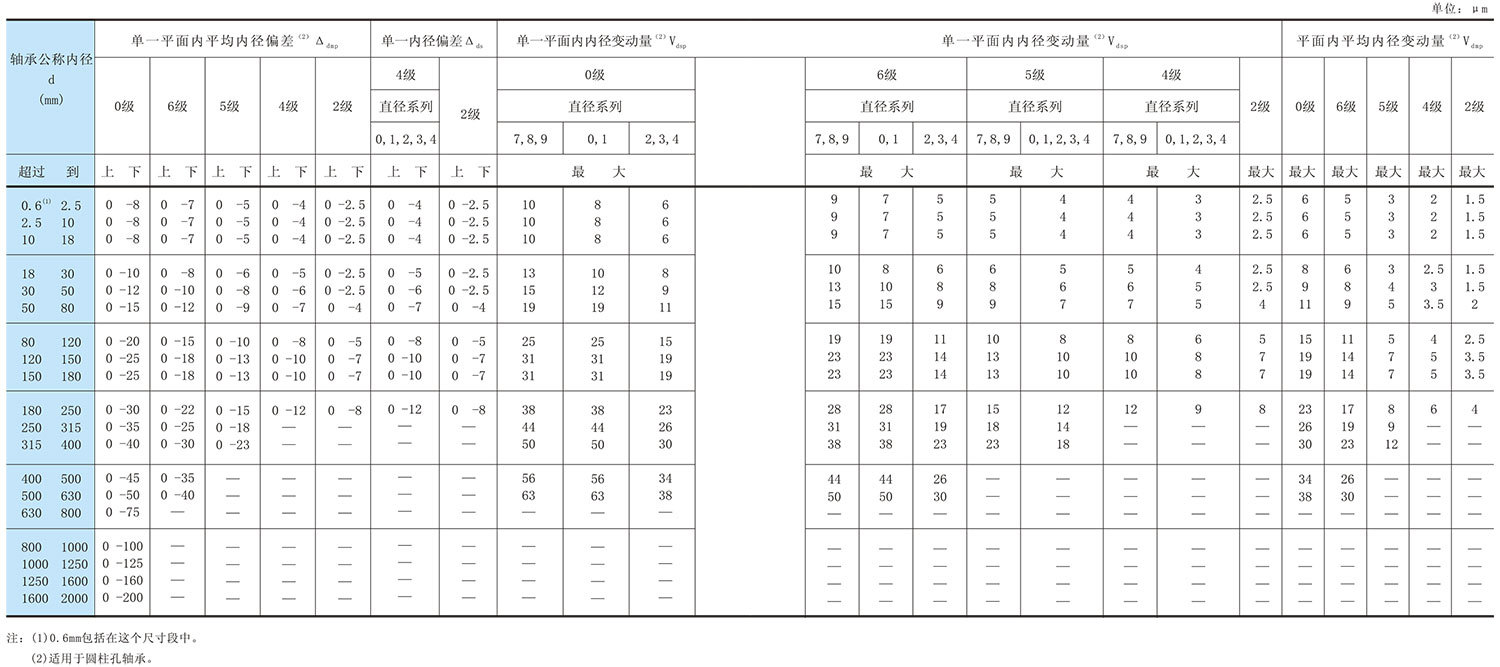

Tolerancias para rodamientos radiales (excepto rodamientos de rodillos cónicos)

3. Juego radial

Los rodamientos de bolas a rótula con orificio cilíndrico estándar C&U utilizan un juego de grupo ordinario, mientras que los rodamientos de bolas a rótula con orificios interiores cónicos utilizan un juego de grupo C3 como estándar. Se pueden proporcionar rodamientos de bolas de alineación con un juego mayor o menor que el grupo estándar según los requisitos del usuario. El juego del rodamiento de bolas a rótula con aro interior extendido se encuentra entre el grupo C2 y el grupo ordinario.

Los valores del juego radial de los rodamientos de bolas a rótula con orificios cilíndricos se muestran en la Tabla 6.11, y los valores del juego radial de los rodamientos de bolas a rótula con orificios cónicos se muestran en la Tabla 6.12. Estos datos son los valores del juego sin carga antes de instalar el rodamiento.

Tabla 6.11 Juego radial de rodamientos de bolas a rótula (diámetro interior cilíndrico)

Diámetro interior nominal del rodamiento d (mm)		Liquidación (μm)
Diámetro interior nominal del rodamiento d (mm)		2 equipos		0 grupo		3 grupos		4 grupos		5 juegos
Superar	llegar	pequeñísimo	máximo	pequeñísimo	máximo	pequeñísimo	máximo	pequeñísimo	máximo	pequeñísimo	máximo
2,5 6 10 14 18 24 30 40 50 65 80 100 120 140	6 10 14 18 24 30 40 50 65 80 100 120 140 160	1 2 2 3 4 5 6 6 7 8 9 10 10 15	8 9 10 12 14 16 18 19 21 24 27 31 38 44	5 6 6 8 10 11 13 14 16 18 22 25 30 35	15 17 19 21 23 24 29 31 36 40 48 56 68 80	10 12 13 15 17 19 23 25 30 35 42 50 60 70	20 25 26 28 30 35 40 44 50 60 70 83 100 120	15 19 21 23 25 29 34 37 45 54 64 75 90 110	25 33 35 37 39 46 53 57 69 83 96 114 135 161	21 27 30 32 34 40 46 50 62 76 89 105 125 150	33 42 48 50 52 58 66 71 88 108 124 145 175 210

Tabla 6.12 Juego radial de rodamientos de bolas a rótula (diámetro interior cónico)

Diámetro interior nominal del rodamiento d (mm)		Liquidación (μm)
		2 equipos		0 grupo		3 grupos		4 grupos		5 juegos
Superar	llegar	pequeñísimo	máximo	pequeñísimo	máximo	pequeñísimo	máximo	pequeñísimo	máximo	pequeñísimo	máximo
2,5 6 10 14 18 24 30 40 50 65 80 100 120 140	6 10 14 18 24 30 40 50 65 80 100 120 140 160	— — — — 7 9 12 14 18 23 29 35 40 46	— — — — 17 20 24 27 32 39 47 56 68 74	— — — — 13 15 19 22 27 35 42 50 60 65	— — — — 26 18 35 39 47 57 68 81 98 110	— — — — 20 23 29 33 41 50 62 75 90 100	— — — — 33 39 46 52 61 75 90 108 130 150	— — — — 28 33 40 45 56 69 84 100 120 140	— — — — 42 50 59 65 80 98 116 139 165 191	— — — — 37 44 52 58 73 91 109 130 155 180	— — — — 55 62 72 79 99 123 144 170 205 240

4. Jaula

La jaula del rodamiento de bolas a rótula generalmente utiliza una jaula de placa de acero estampada o una jaula de nailon reforzado con fibra de vidrio. Si necesita rodamientos de bolas a rótula con jaulas de nailon, comuníquese con el Centro tecnológico de Renben Group.

5. Ángulo de centrado permitido

El diseño de la estructura interna del rodamiento de bolas a rótula le permite tener una función de autoalineación automática, es decir, el propio rodamiento puede ajustar el error de alineación angular entre los aros interior y exterior. En condiciones normales de carga y trabajo, cuando el anillo interior gira, se permiten los valores del ángulo de desalineación indicados en la siguiente tabla. Que este valor determinado pueda alcanzarse por completo depende del diseño de la configuración del rodamiento y del tipo de sello.

Serie de rodamientos	Permitir diferentes valores de ángulo concéntrico
serie 1200	2,5°
serie 1300	3°
serie 2200	2,5°
serie 2300	3°

6. Carga dinámica equivalente

Cuando Fₐ/Fᵣ<e, P=Fᵣ+Y₁Fₐ
Cuando Fₐ/Fᵣ>e, P=0.65Fᵣ+Y₂Fₐ

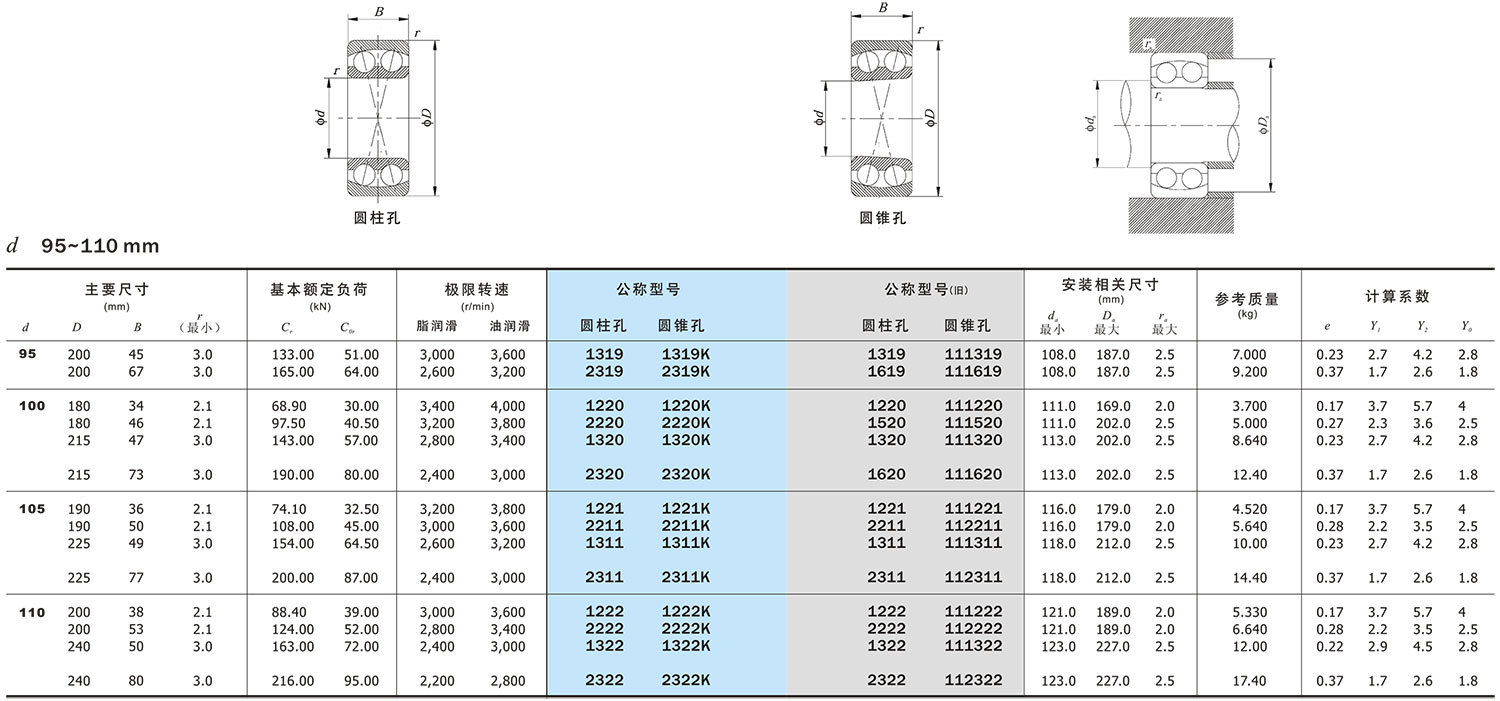

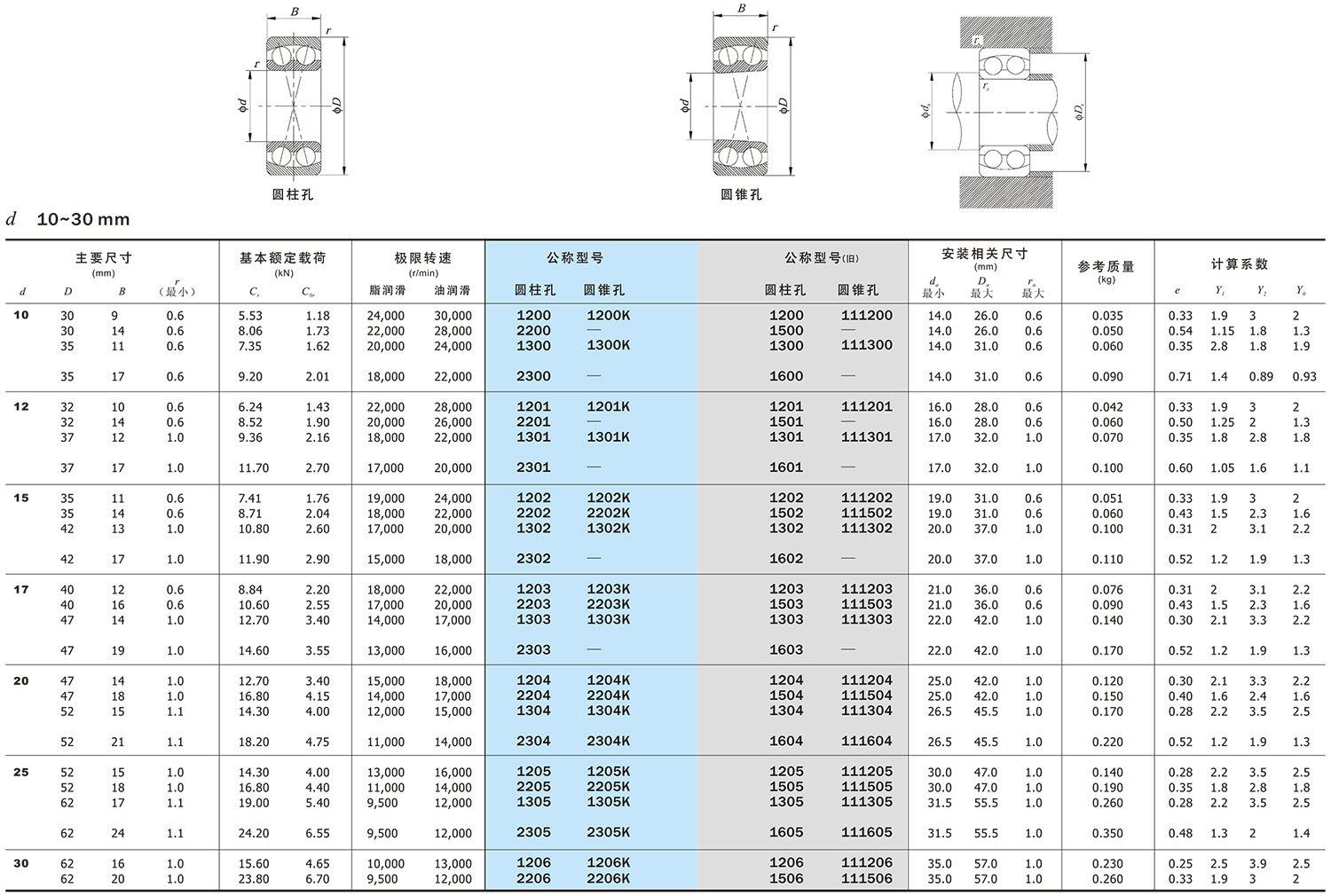

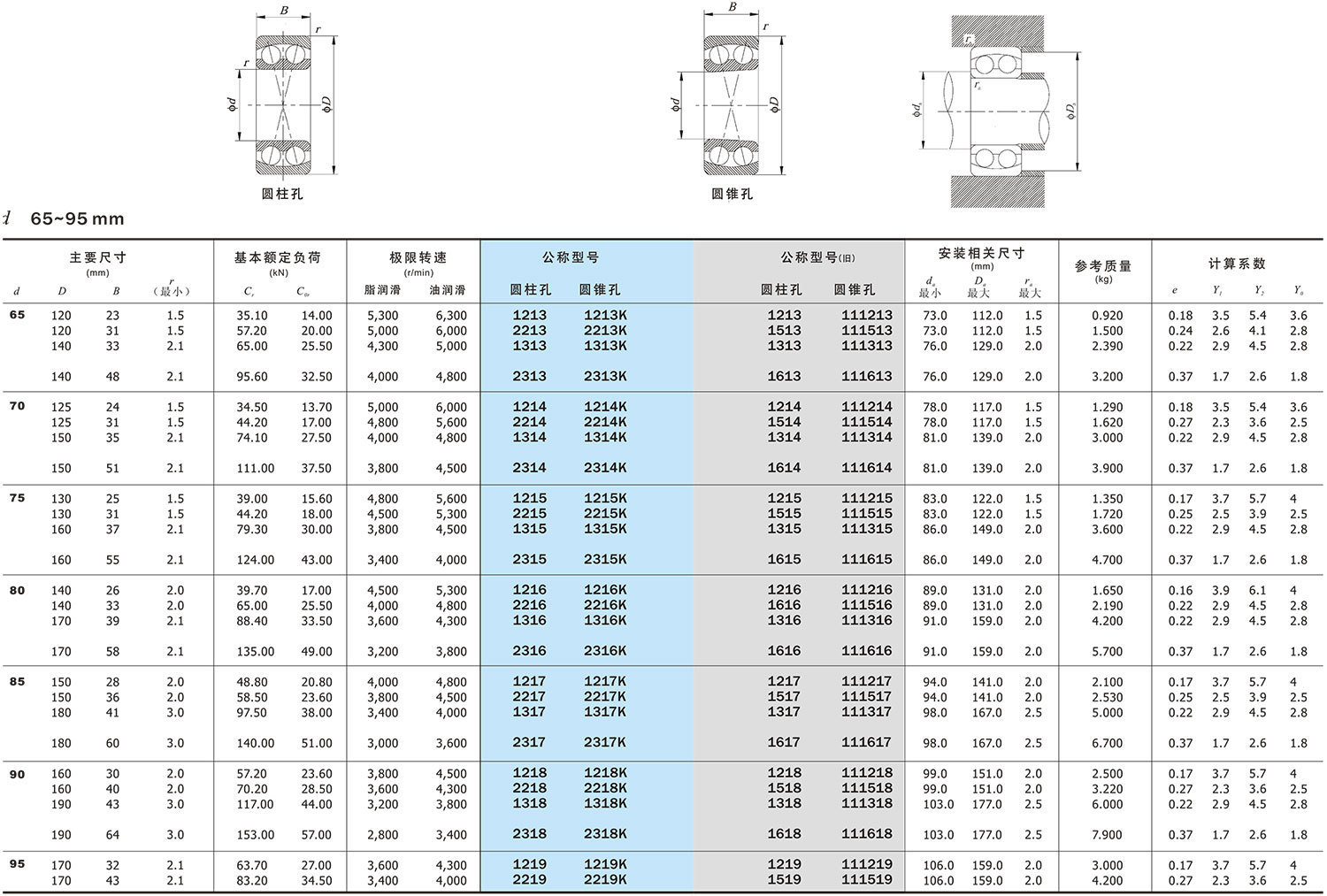

Los coeficientes de cálculo correspondientes e, Y₁ e Y₂ para cada rodamiento se pueden encontrar en la tabla de dimensiones.

7. Carga estática equivalente

P₀=Fᵣ+Y₀Fₐ
El valor del coeficiente Y₀ de cada rodamiento se proporciona en la tabla de dimensiones Fₐ

Alinear rodamientos de bolas
