Introducción al rodamiento de rodillos esféricos
Marca:
SKF NTN NSK FAG TIMKEN NACHI KOYO INA IKO SNR
Palabras clave:
Categoría:
Detalles del producto
Los rodamientos de rodillos esféricos tienen dos filas de rodillos, el anillo exterior es una pista de rodadura esférica y el anillo interior tiene dos pistas de rodadura que están inclinadas en un cierto ángulo con respecto al eje del rodamiento. Los rodamientos son autoalineantes y, por lo tanto, menos susceptibles a la desalineación entre el eje y la carcasa del rodamiento y a la flexión o deformación del eje. Además de poder soportar cargas radiales elevadas, los rodamientos de rodillos a rótula también pueden soportar cargas axiales que actúan en ambas direcciones.
Ámbito de aplicación de los rodamientos de rodillos a rótula: maquinaria de fabricación de papel, engranajes reductores, ejes de vehículos ferroviarios, asientos de cajas de cambios de laminadores, rodillos de laminadores, trituradoras, cribas vibratorias, maquinaria de impresión, maquinaria para trabajar la madera y diversos reductores.
Los rodamientos de rodillos a rótula de C&U están equipados con rodillos esféricos simétricos de gran diámetro (tipo reforzado) y pueden soportar cargas extremadamente pesadas. El diseño interno es ligeramente diferente según la serie y el tamaño. C&U puede proporcionar rodamientos de rodillos a rótula con estructura tipo C y estructura tipo CA.
El diámetro interior del rodamiento de rodillos a rótula tiene un orificio cilíndrico y un orificio cónico. La conicidad del orificio cónico es 1:12 (código postal K), o la conicidad es 1:30 (código postal K30). C&U puede proporcionar rodamientos de rodillos a rótula con orificios cilíndricos u orificios cónicos en la superficie del diámetro interior, y la mayoría de las series de rodamientos de rodillos a rótula de C&U tienen un orificio interior cónico con una conicidad de 1:12 (código postal K), solo la conicidad del orificio interior de los rodamientos de rodillos a rótula de las series 24000 y 24100 es 1:30 (código postal K30).
Para facilitar una lubricación eficaz, el anillo exterior del rodamiento de rodillos a rótula puede equiparse con ranuras y orificios para aceite lubricante. C&U puede proporcionar rodamientos de rodillos a rótula con ranuras para aceite lubricante y orificios para aceite lubricante en el aro exterior. Las dimensiones y datos de las ranuras de aceite lubricante y los orificios de aceite lubricante no están incluidos en la siguiente hoja de datos. Si es necesario, consulte con el Centro Técnico de Renben Group.
C&U también puede proporcionar rodamientos de rodillos a rótula sellados. Según las condiciones de funcionamiento y la estructura interna del rodamiento de rodillos a rótula, existen estructuras de sellado correspondientes. Si es necesario, consulte con el Centro Tecnológico de Renben Group.
1. Forma estructural
1. 20000 Tipo C (Figura 1): No hay nervaduras en ambos lados del anillo interior, un anillo espaciador móvil, los rodillos son rodillos esféricos simétricos, la jaula son 2 jaulas estampadas y la superficie del diámetro interior es una superficie cilíndrica 2.
Tipo 20000 CA (Figura 2): el anillo interior tiene nervaduras en ambos lados, los rodillos son rodillos esféricos simétricos, la jaula es un rodamiento de rodillos esféricos con una jaula sólida de latón y la superficie del diámetro interior es una superficie cilíndrica; 3. Tipo 20000 CK
(Figura 3): No hay nervaduras en ambos lados del anillo interior, un anillo espaciador móvil, los rodillos son rodillos esféricos simétricos, la jaula es un rodamiento de rodillos esféricos con dos jaulas estampadas, el diámetro interior es cónico, y el cono es 1:12 (el código postal es K);

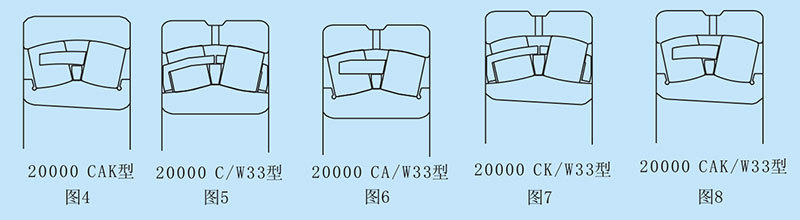

4. Tipo 20000 CAK (Figura 4): el anillo interior tiene nervaduras en ambos lados, el rodillo es un rodillo esférico simétrico, la jaula es un rodamiento de rodillos esféricos con una jaula sólida de latón, la superficie del diámetro interior es cónica y la forma cónica es 1: 12 (el código trasero es K), o la conicidad es 1:30 (el código trasero es K30);
5. Tipo 20000 C/W33 (Figura 5): No hay nervaduras en ambos lados del anillo interior, un anillo espaciador y un rodillo El rodamiento es un rodillo esférico simétrico, la jaula es un rodamiento de rodillos esféricos con dos jaulas estampadas, el anillo exterior tiene una ranura de aceite lubricante y un orificio de aceite lubricante, y la superficie del diámetro interior es una superficie cilíndrica; 6. Tipo 20000 CA/W33 (Figura 6)
: El aro interior tiene nervaduras en ambos lados, los rodillos son rodillos esféricos simétricos, la jaula es un rodamiento de rodillos a rótula con una jaula sólida de latón, el aro exterior tiene ranuras para aceite lubricante y orificios de aceite y la superficie del diámetro interior es cónica, con una conicidad de 1: 12 (el código trasero es K), o la conicidad es de 1:30 (el código trasero es K30); 7. Tipo 20000 CK/W33 (Figura 7)
: No hay nervaduras en ambos lados del anillo interior, un anillo espaciador móvil y un rodillo. El rodamiento es un rodillo esférico simétrico, la jaula es un rodamiento de rodillos esféricos con dos jaulas estampadas, el anillo exterior tiene una ranura de aceite lubricante y lubricante. orificios de aceite, la superficie del diámetro interior es cónica y la conicidad es 1:12 (el código trasero es K);
8. Tipo 20000 CAK/W33 (Figura 8): El anillo interior tiene nervaduras en ambos lados, el rodillo es un rodillo esférico simétrico, la jaula es un rodamiento de rodillos esféricos con una jaula sólida de latón, y el anillo exterior tiene una ranura de aceite lubricante y el orificio de aceite lubricante tiene una forma cónica en la superficie del diámetro interior, con una forma cónica de 1:12 (código postal K), o una reducción de 1:30 (código postal K30).
2. Precisión dimensional y precisión de rotación.
Tolerancias para rodamientos radiales (excepto rodamientos de rodillos cónicos)
3. Juego radial
Los rodamientos de rodillos a rótula estándar de C&U adoptan un juego de juego ordinario. Para adaptarse a diferentes entornos de trabajo y requisitos de instalación, C&U también proporciona rodamientos de rodillos a rótula de gran juego, y también se pueden suministrar con un juego de juego C2 más pequeño que el juego de juego ordinario.
Los valores del juego radial de los rodamientos de rodillos a rótula con orificios cilíndricos se muestran en la Tabla 6.14, y los valores del juego radial de los rodamientos de rodillos a rótula con orificios cónicos se muestran en la Tabla técnica 6.15. Estos datos son los valores del juego sin carga antes de instalar el rodamiento.
Tabla 6.14 Juego radial de rodamientos de rodillos a rótula (diámetro interior cilíndrico)
|
Diámetro interior nominal del rodamiento d (mm) |
Liquidación (μm) |
||||||||||
|
2 equipos |
0 grupo |
3 grupos |
4 grupos |
5 juegos |
|||||||
|
Superar |
llegar |
pequeñísimo |
máximo |
pequeñísimo |
máximo |
pequeñísimo |
máximo |
pequeñísimo |
máximo |
pequeñísimo |
máximo |
|
14 18 24 30 40 50 65 80 100 120 140 160 180 200 225 250 280 315 355 400 450 500 560 630 710 800 900 |
18 24 30 40 50 65 80 100 120 140 160 180 200 225 250 280 315 355 400 450 500 560 630 710 80 900 1000 |
10 10 15 15 20 20 30 35 40 50 60 65 70 80 90 100 110 120 130 140 140 150 170 190 210 230 260 |
20 20 25 30 35 40 50 60 75 95 110 120 130 140 150 170 190 200 220 240 260 280 310 350 390 430 480 |
20 20 25 30 35 40 50 60 75 95 110 120 130 140 150 170 190 200 220 240 260 280 310 350 390 430 480 |
35 35 40 45 55 65 80 100 120 145 170 180 200 220 240 260 280 310 340 370 410 440 480 530 580 650 710 |
35 35 40 45 55 65 80 100 120 145 170 180 200 220 240 260 280 310 340 370 410 440 480 530 580 650 710 |
45 45 55 60 75 90 110 135 160 190 220 240 260 290 320 350 370 410 450 500 550 600 650 700 770 860 930 |
45 45 55 60 75 90 110 135 160 190 220 240 260 290 320 350 370 410 450 500 550 600 650 700 770 860 930 |
60 60 75 80 100 120 145 180 210 240 280 310 340 380 420 460 500 550 600 660 720 780 850 920 1010 1120 1220 |
60 60 75 80 100 120 145 180 210 240 280 310 340 380 420 460 500 550 600 660 720 780 850 920 1010 1120 1220 |
75 75 95 100 125 150 180 225 260 300 350 390 430 470 520 570 630 690 750 820 900 1000 1100 1190 1300 1440 1570 |
Tabla 6.15 Juego radial de rodamientos de rodillos a rótula (diámetro interior cónico)
|
Diámetro interior nominal del rodamiento d (mm) |
Liquidación (μm) |
||||||||||
|
2 equipos |
0 grupo |
3 grupos |
4 grupos |
5 juegos |
|||||||
|
Superar |
llegar |
pequeñísimo |
máximo |
pequeñísimo |
máximo |
pequeñísimo |
máximo |
pequeñísimo |
máximo |
pequeñísimo |
máximo |
|
18 24 30 40 50 65 80 100 120 140 160 180 200 225 250 280 315 355 400 450 500 560 630 710 800 900 |
24 30 40 50 65 80 100 120 140 160 180 200 225 250 280 315 355 400 450 500 560 630 710 800 900 1000 |
15 20 25 30 40 50 55 65 80 90 100 110 120 140 150 170 190 210 230 260 290 320 350 390 440 490 |
25 30 35 45 55 70 80 100 120 130 140 160 180 200 220 240 270 300 330 370 410 460 510 570 640 710 |
25 30 35 45 55 70 80 100 120 130 140 160 180 200 220 240 270 300 330 370 410 460 510 570 640 710 |
35 40 50 60 75 95 110 135 160 180 200 220 250 270 300 330 360 400 440 490 540 600 670 750 840 930 |
35 40 50 60 75 95 110 135 160 180 200 220 250 270 300 330 360 400 440 490 540 600 670 750 840 930 |
45 55 65 80 95 120 140 170 200 230 260 290 320 350 390 430 470 520 570 630 680 760 850 960 1070 1190 |
45 55 65 80 95 120 140 170 200 230 260 290 320 350 390 430 470 520 570 630 680 760 850 960 1070 1190 |
65 75 85 100 120 150 180 220 260 300 340 370 410 450 490 540 590 650 720 790 870 980 1090 1220 1370 1520 |
65 75 85 100 120 150 180 220 260 300 340 370 410 450 490 540 590 650 720 790 870 980 1090 1220 1370 1520 |
75 95 105 130 160 200 230 280 330 380 430 470 520 570 620 680 740 820 910 1000 1100 1230 1360 1500 1690 1680 |
4. Jaula
Los rodamientos de rodillos a rótula con estructura tipo C utilizan jaulas estampadas con placa de acero, y los rodamientos de rodillos a rótula con estructura tipo CA utilizan jaulas sólidas de latón.
5. Ángulo de centrado permitido
El diseño de la estructura interna del rodamiento de rodillos a rótula le permite tener una función de autoalineación automática, es decir, el propio rodamiento puede ajustar el error de alineación angular entre los anillos interior y exterior. En condiciones normales de carga y trabajo, cuando el anillo interior gira, se permiten los valores del ángulo de desalineación indicados en la siguiente tabla. Que este valor determinado pueda alcanzarse por completo depende del diseño de la configuración del rodamiento y del tipo de sello.
|
Serie de rodamientos |
Permitir diferentes valores de ángulo concéntrico |
|
serie 21300 |
1° |
|
serie 22200 |
1,5° |
|
serie 22300 |
2° |
|
serie 23000 |
1,5° |
|
serie 23100 |
1,5° |
|
serie 23200 |
2,5° |
|
serie 24000 |
2° |
|
serie 24100 |
2,5° |
6. Carga dinámica equivalente
Cuando Fₐ/Fᵣ<e, P=Fᵣ+Y₁FₐCuando
Fₐ/Fᵣ>e, P=0.67Fᵣ+Y₂Fₐ. Los
coeficientes de cálculo correspondientes e, Y₁ e Y₂ para cada rodamiento se pueden encontrar en la tabla de dimensiones.
7. Carga estática equivalente
P₀=Fᵣ+Y₀FₐEl
valor del coeficiente Y₀ de cada rodamiento se proporciona en la tabla de dimensiones Fₐ.

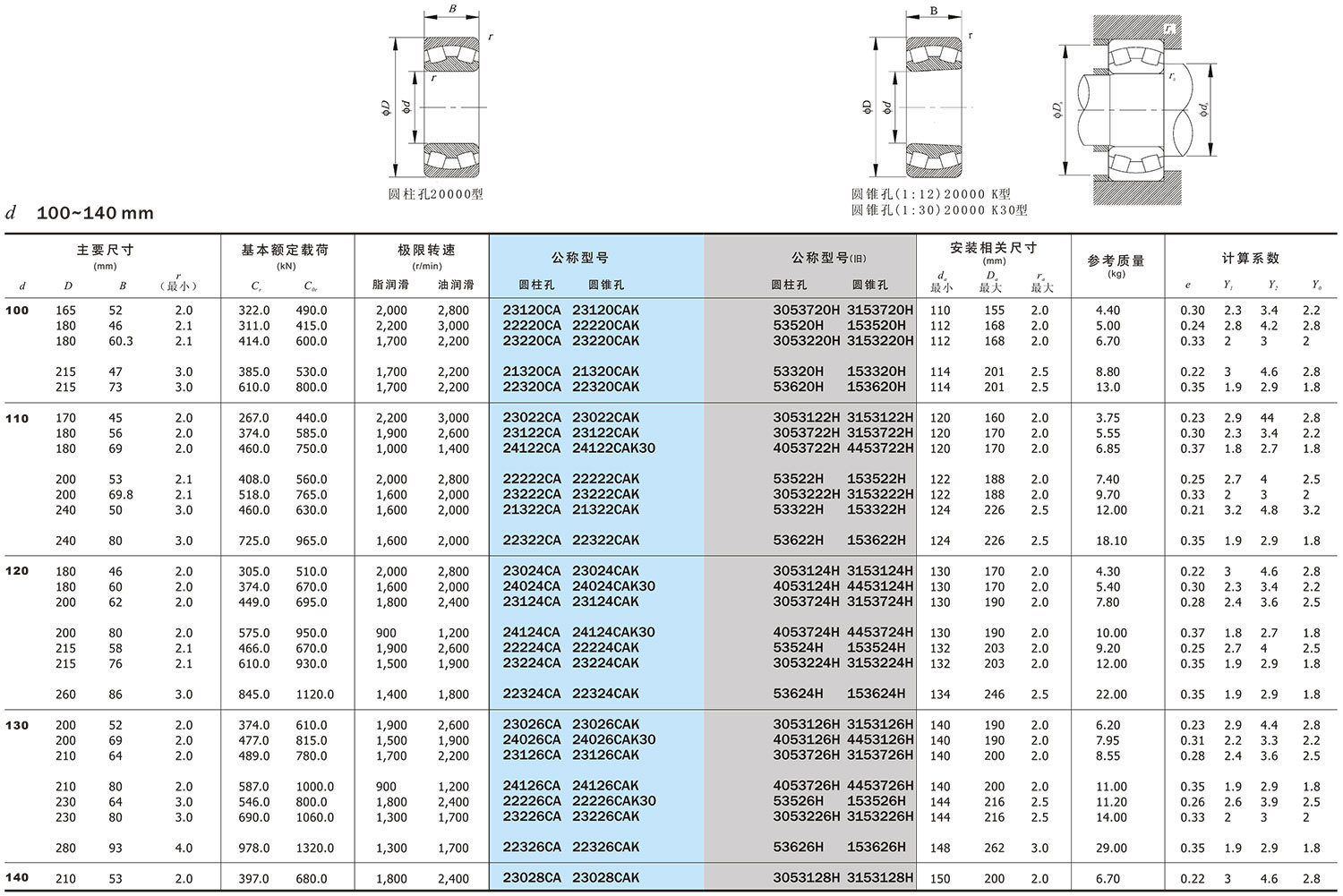

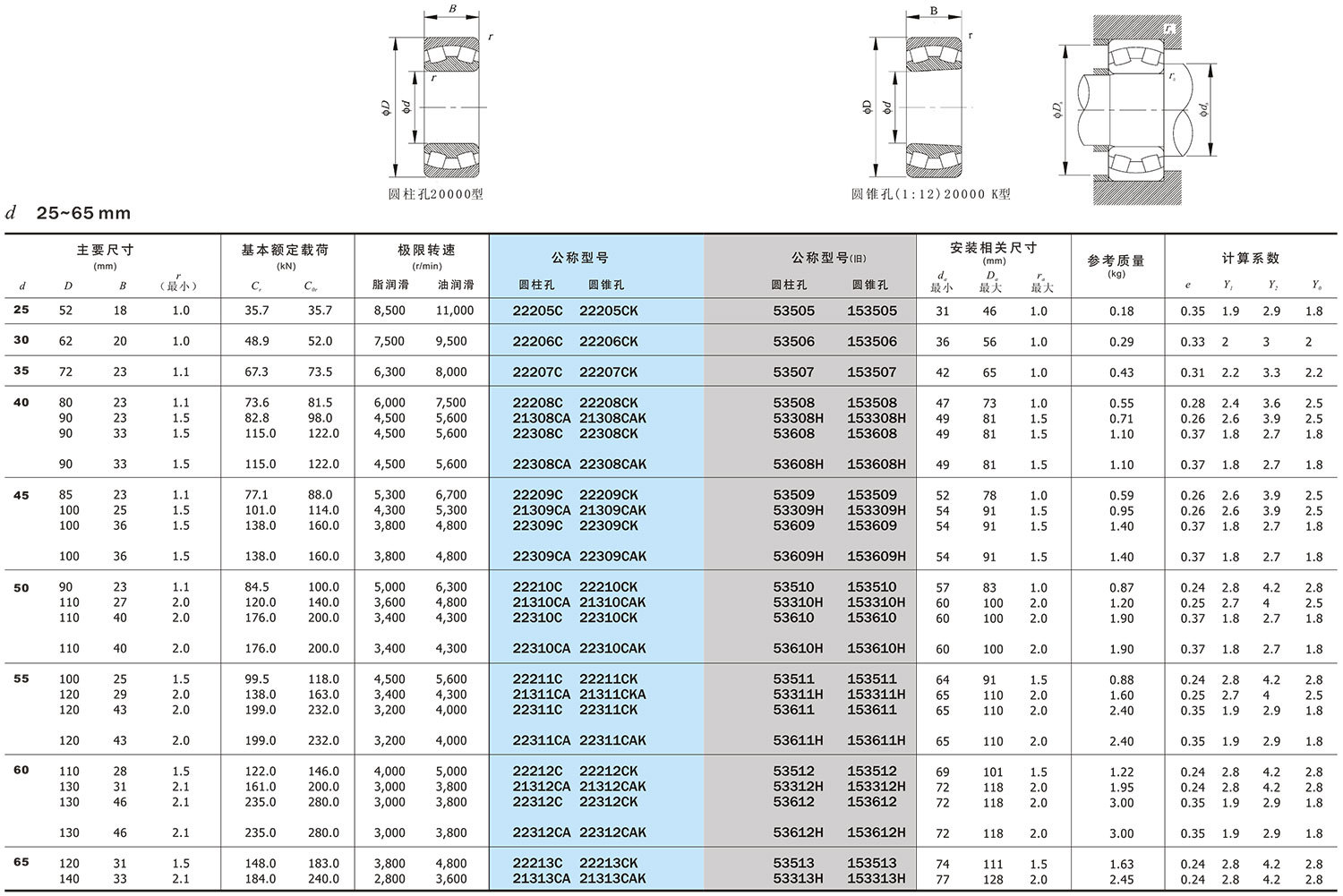

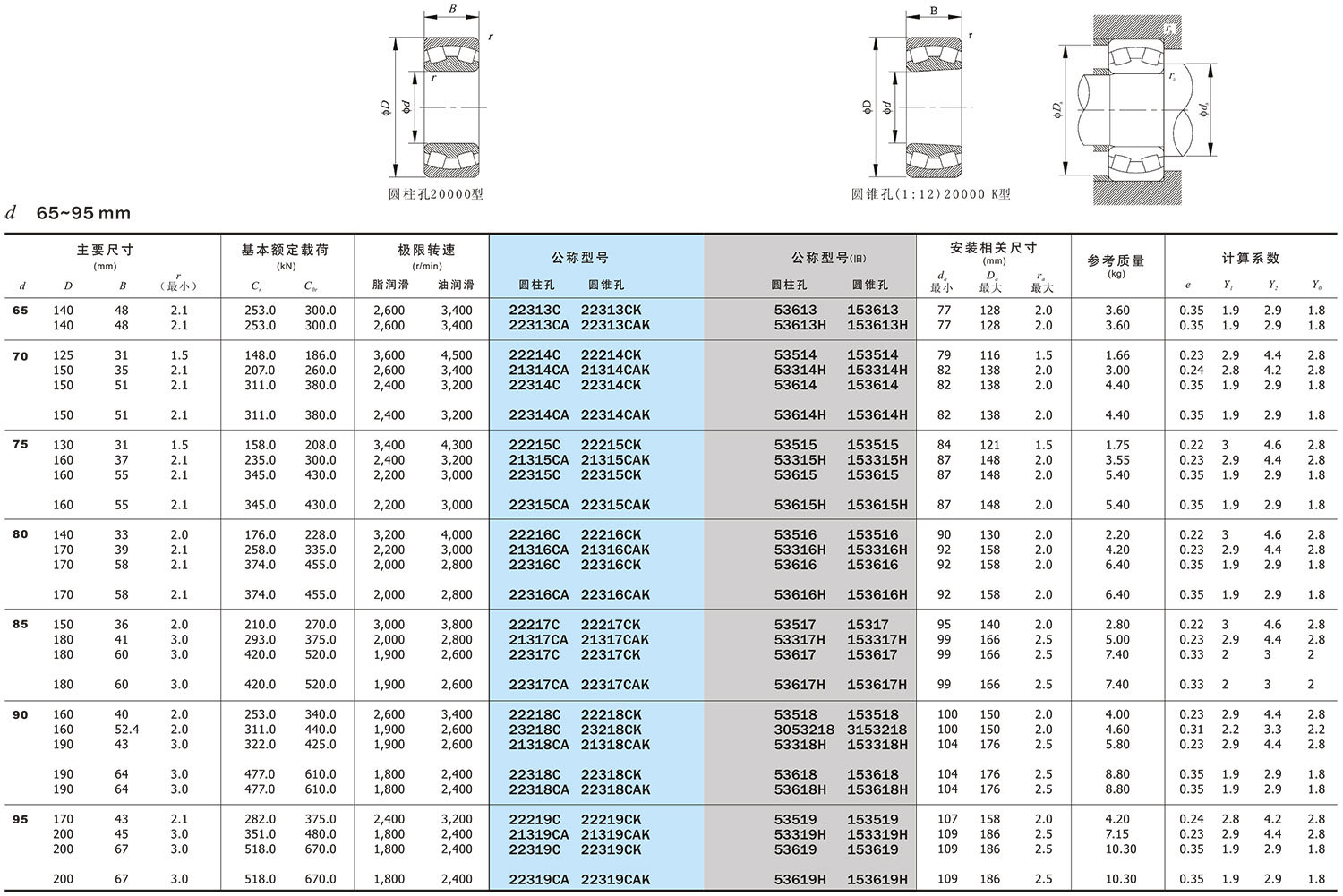

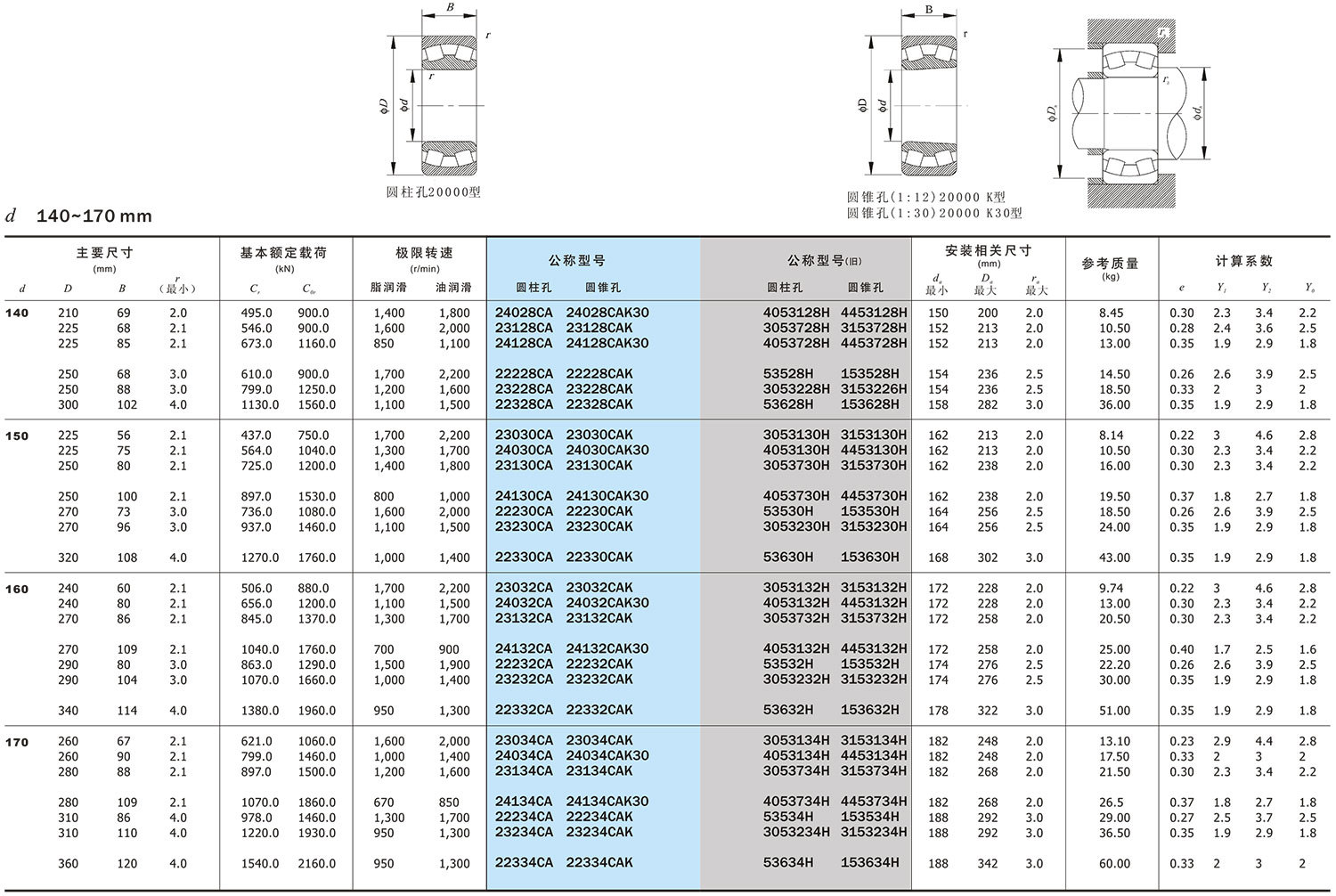

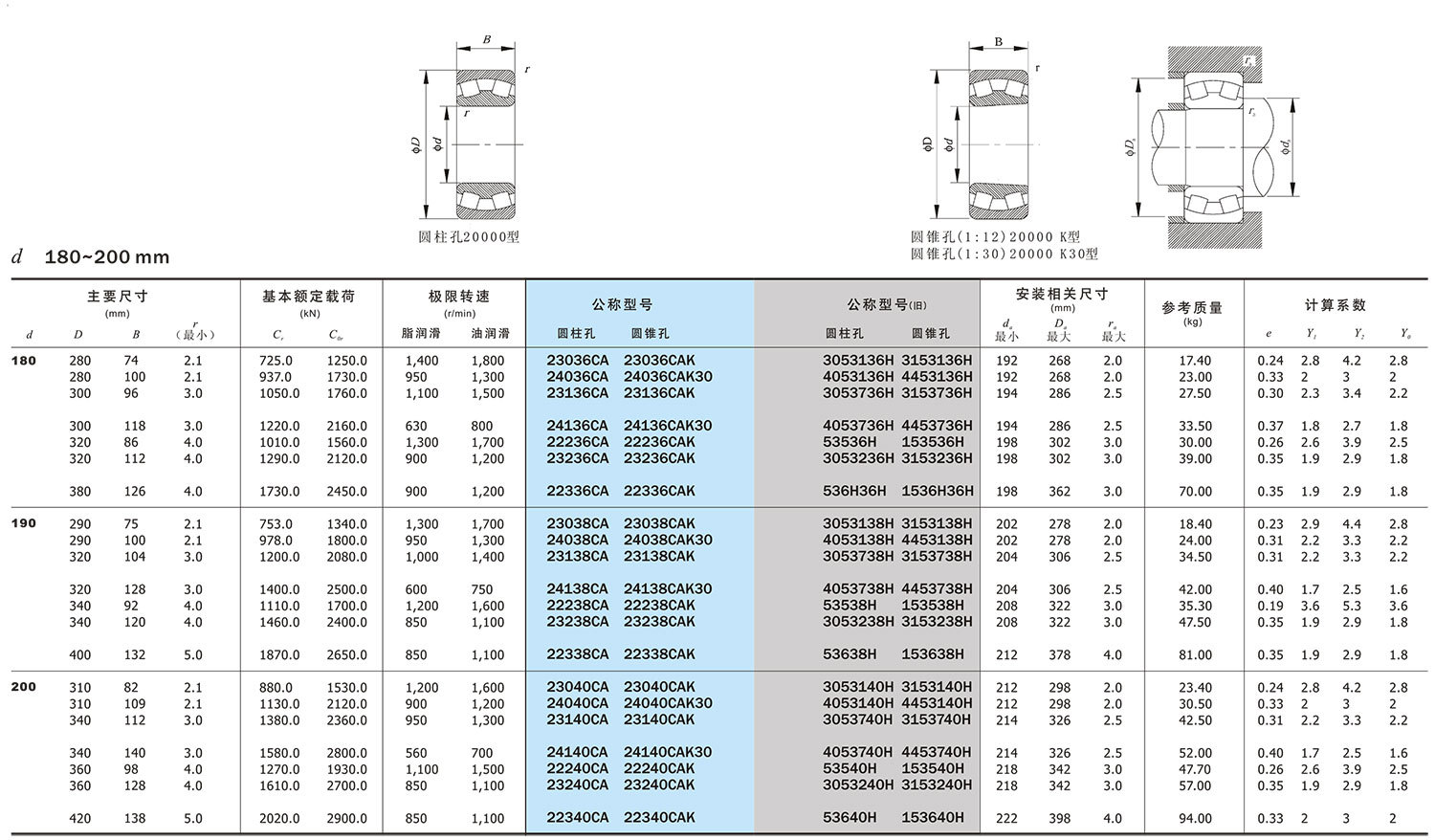

Rodamiento de rodillos esféricos
Modelo
Marca
Tipo
Diámetro interior D(mm)
Diámetro exterior D(mm)
Ancho (mm)
Peso (g)
Carga dinámica (N)
Carga estática (N)
velocidad de referencia
(r/min)
Velocidad de rotación límite
(r/min)
