Introducción a los rodamientos de agujas y rodamientos combinados relacionados

1. Tipo de estructura principal

1, rodamiento de agujas de anillo exterior sólido tipo NA 0000, tipo NKI
Este tipo de rodamiento tiene un anillo interior y un anillo exterior (con anillo de bloqueo, rodillo de aguja y jaula), y la velocidad límite es relativamente alta Alto, dividido en una fila y dos filas.
Columna única: NA48, NA49, serie NA69 (d<32mm) y tipo NKI.
d ≤ 7mm anillo exterior del rodamiento con doble anillo de bloqueo, D> 7mm rodamiento anillo exterior con doble tope.
doble columna: serie NA69 con d ≥ 32mm.

2, conjunto de rodillo de aguja y jaula K 000000 tipo
El conjunto de rodillo de aguja y jaula es una unidad de rodamiento independiente, y el rodillo de aguja es guiado con precisión por la jaula. Este tipo de rodamiento no tiene anillo, la superficie radial es pequeña y la capacidad de carga es grande. Es adecuado para estructuras de soporte con dimensiones de instalación radial limitadas. La superficie del diámetro del eje y la superficie del orificio de la carcasa que coinciden con el rodamiento se utilizan directamente como las superficies rodantes internas y externas del rodamiento, y la dureza de la superficie es generalmente de 58 ~ 64HRC, profundidad de la capa de endurecimiento de la superficie 0,6 ~ 1mm, el valor Ra de la rugosidad de la superficie de la pista de rodadura suele ser de 0,32 μm; cuando se requiere la precisión de rotación del eje, el valor Ra es de 0,20 μm. Cuando la tolerancia dimensional del orificio de la carcasa es G6, la tolerancia dimensional del eje se recomienda en la Tabla 1. Las tolerancias de forma de la pista de rodadura del eje y del orificio de la carcasa se recomiendan en la Tabla 2.

Tabla 1 La tolerancia dimensional del eje

Tabla 2 tolerancia de forma de pista de rodadura

3, rodamientos de agujas de anillo exterior estampados sin anillo interior y jaula tipo HK y tipo BK tipo
HK: ambos extremos del rodamiento son perforados.
Tipo BK: Un extremo del rodamiento es de tipo sellado, que se utiliza para el soporte del muñón sin un extremo extendido, y puede soportar una pequeña potencia de desplazamiento axial, y la superficie del extremo está cerrada para sellar.
Este tipo de rodamiento está compuesto por un anillo exterior de estampado de paredes delgadas, una jaula y un rodillo de agujas. Su bajo costo y gran capacidad de carga son adecuados para estructuras de soporte con dimensiones de instalación radial limitadas. La superficie del muñón que se combina con el rodamiento se endurece directamente como pista de rodadura. El rodamiento se inserta en el orificio del asiento con interferencia, por lo que no es necesario posicionarlo axialmente. Los rodamientos deben inyectarse con suficiente grasa antes de la instalación y, en circunstancias normales, no es necesario volver a lubricar después del montaje.

2. Material de la jaula

La jaula de rodamientos de agujas generalmente está hecha de acero de alta calidad con bajo contenido de carbono, y también se pueden usar otros materiales como el nailon.

3. Ángulo de inclinación permitido

Los rodamientos de agujas generalmente no permiten una inclinación angular. Durante el uso, el ángulo de flexión máximo en la longitud total de la aguja no debe ser superior al 0,25% ~ 0.3%.

4. Tolerancia y hueco

La tolerancia del rodamiento de agujas es generalmente solo 0.

Rodamientos de rodillos de agujas con aros interior, exterior y jaula (excepto solo el anillo exterior estampado y los rodamientos de serie pesada), utilizando el valor de juego radial de los rodamientos de rodillos cilíndricos. Los rodamientos de serie pesada con anillos internos y externos y los rodamientos de agujas con jaula se entregan como partes separadas. El juego radial se basa en el diámetro de la pista de rodadura del anillo interior o el diámetro del círculo tangente del conjunto de rodillos de agujas. El valor de juego radial del rodamiento de rodillos cilíndricos.

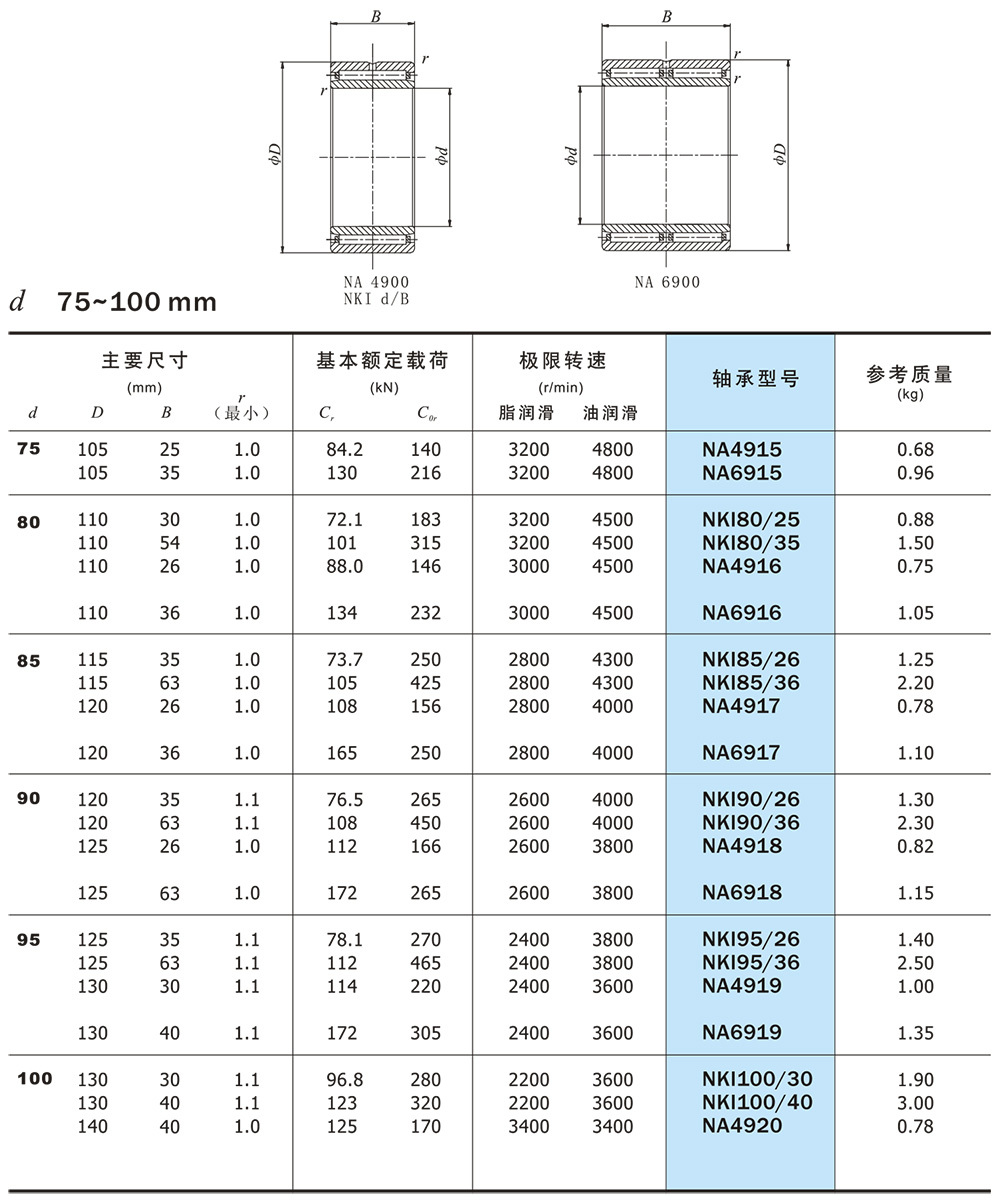

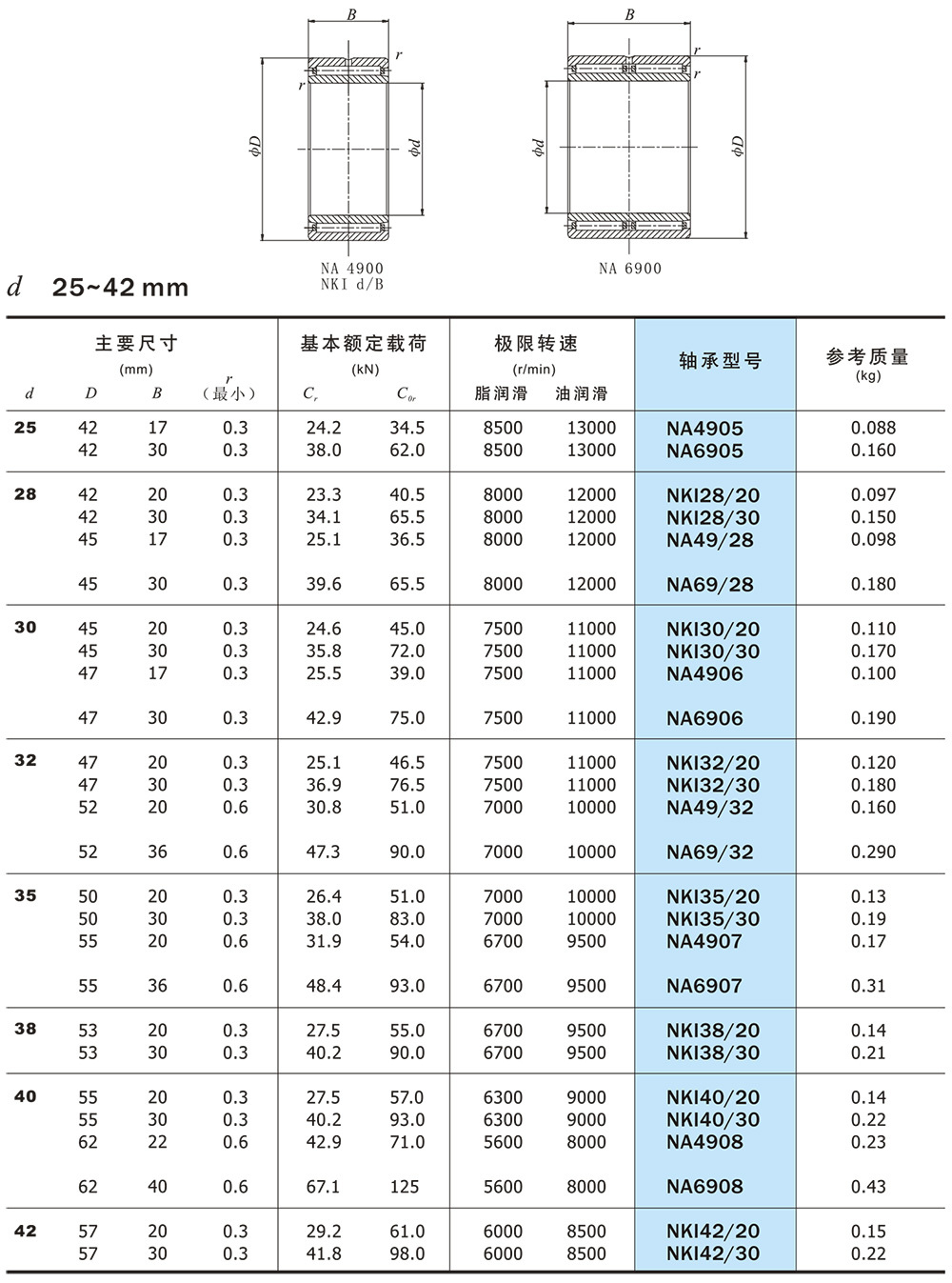

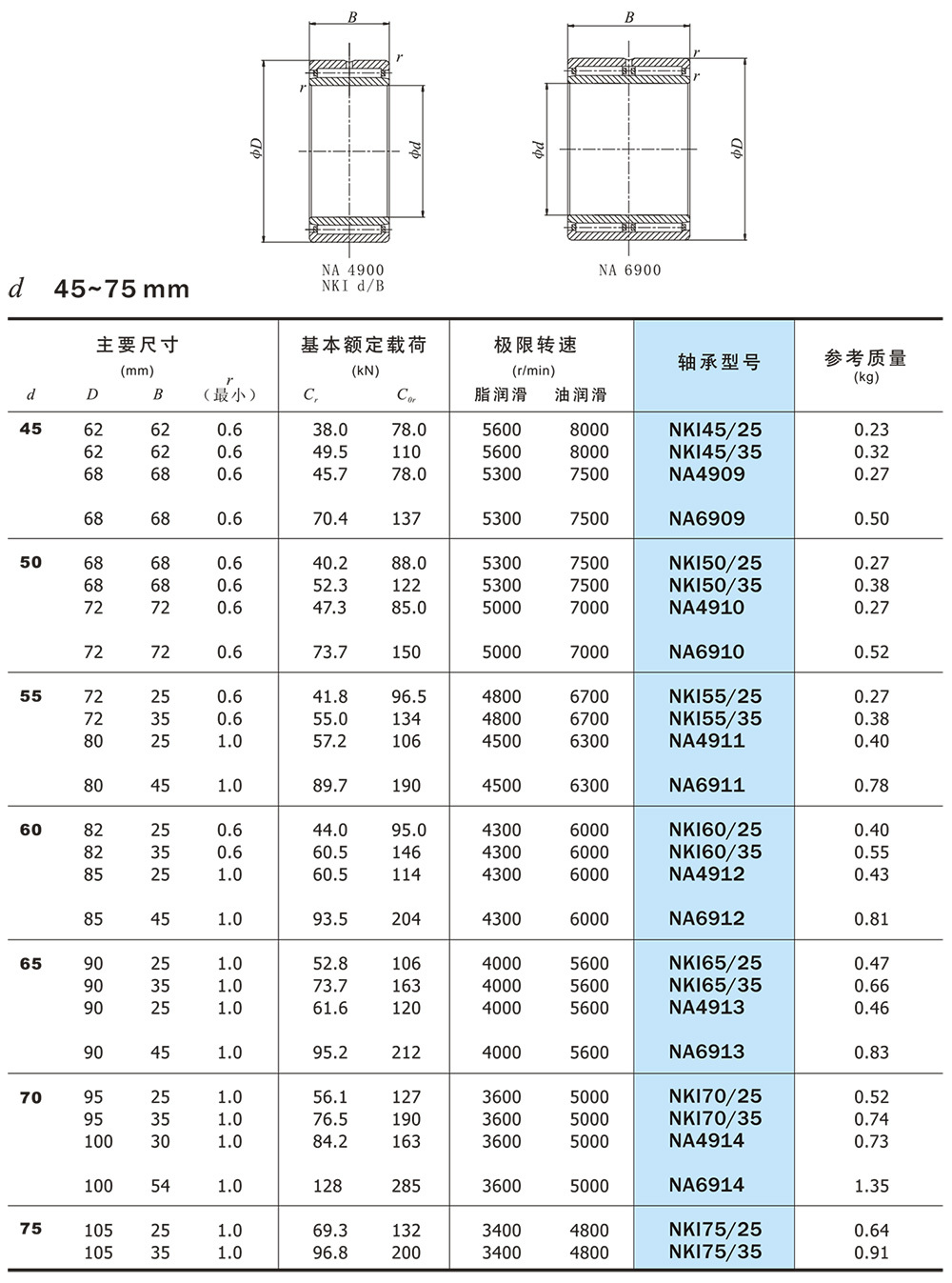

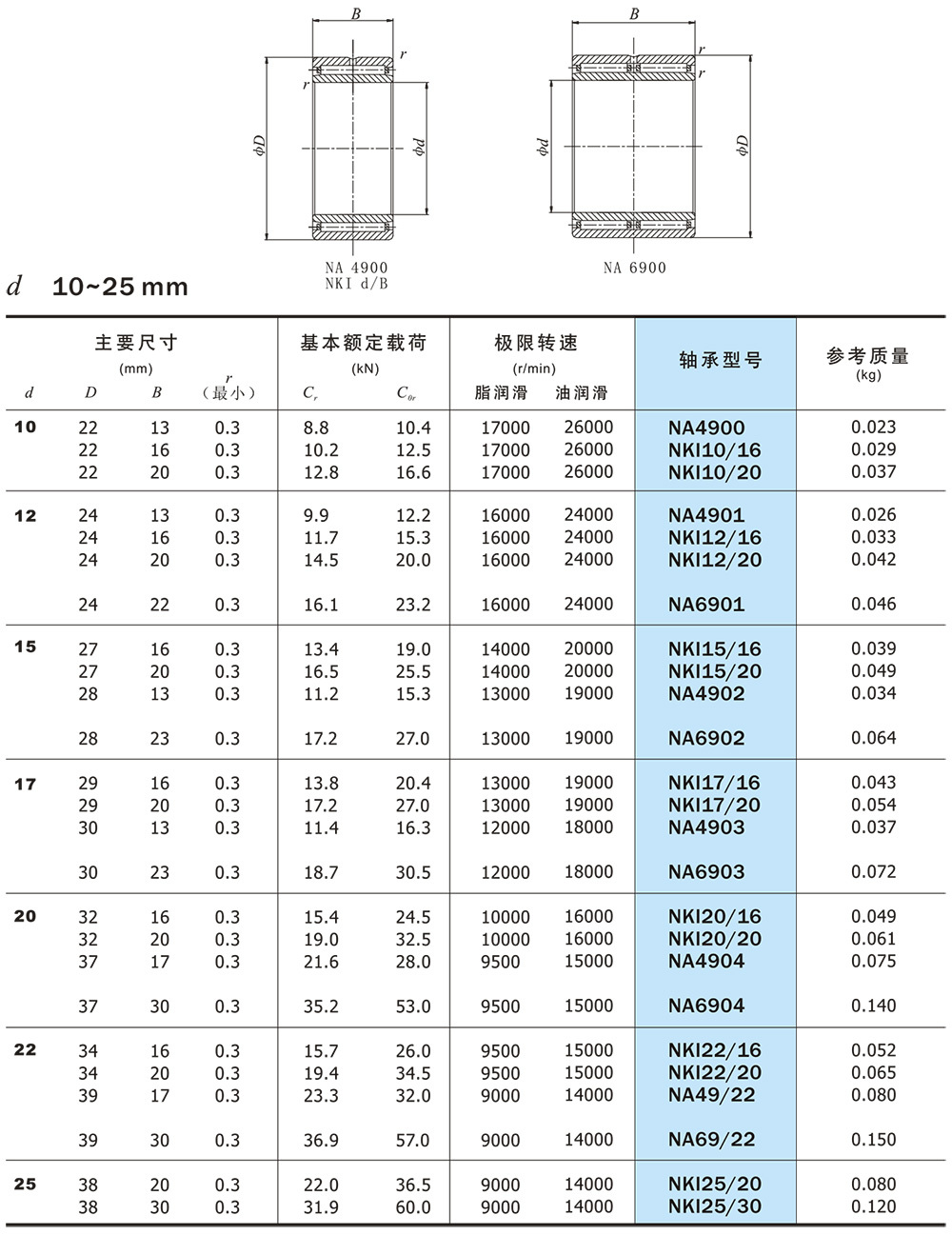

Rodamientos de agujas de anillo exterior sólido

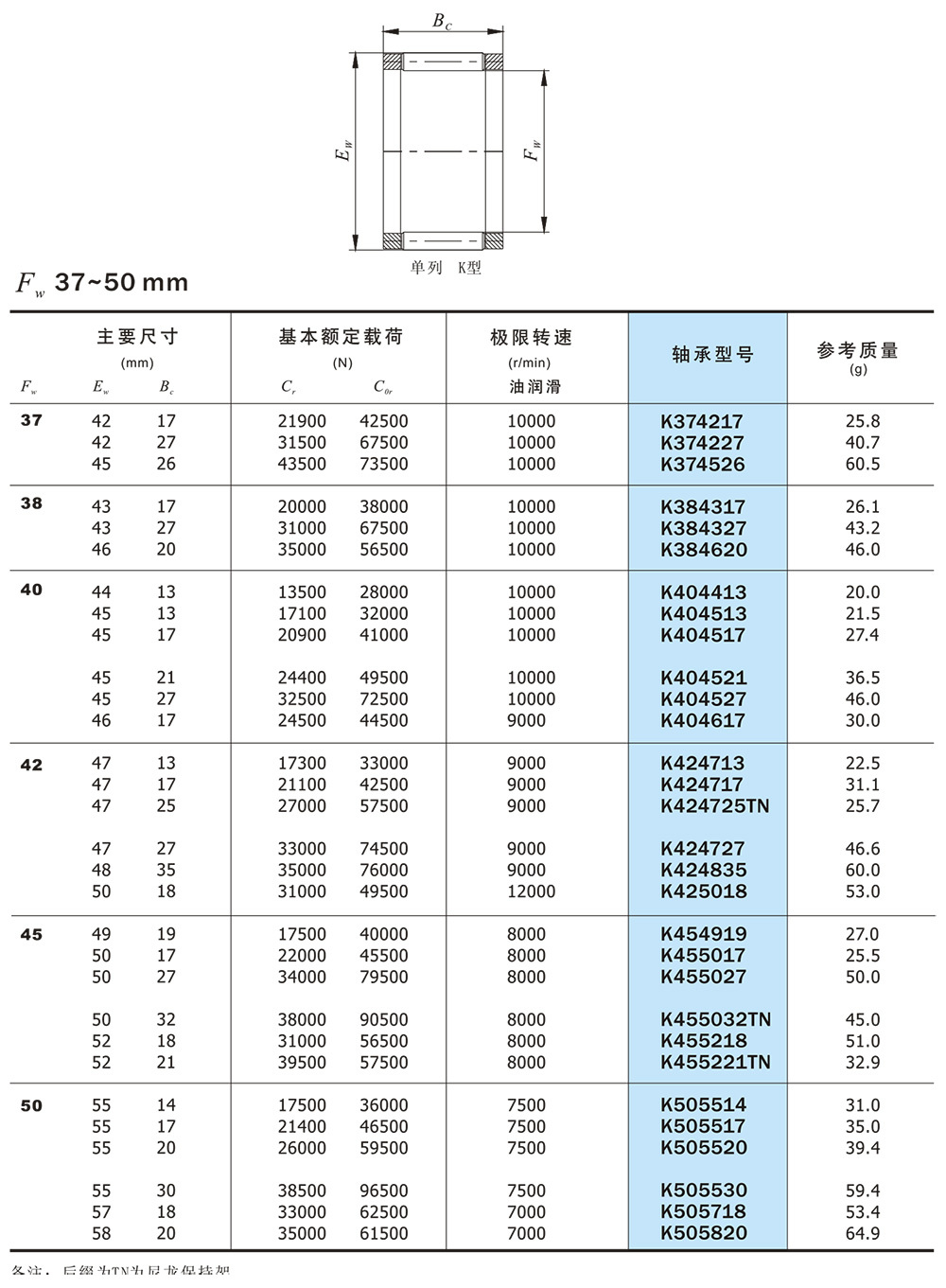

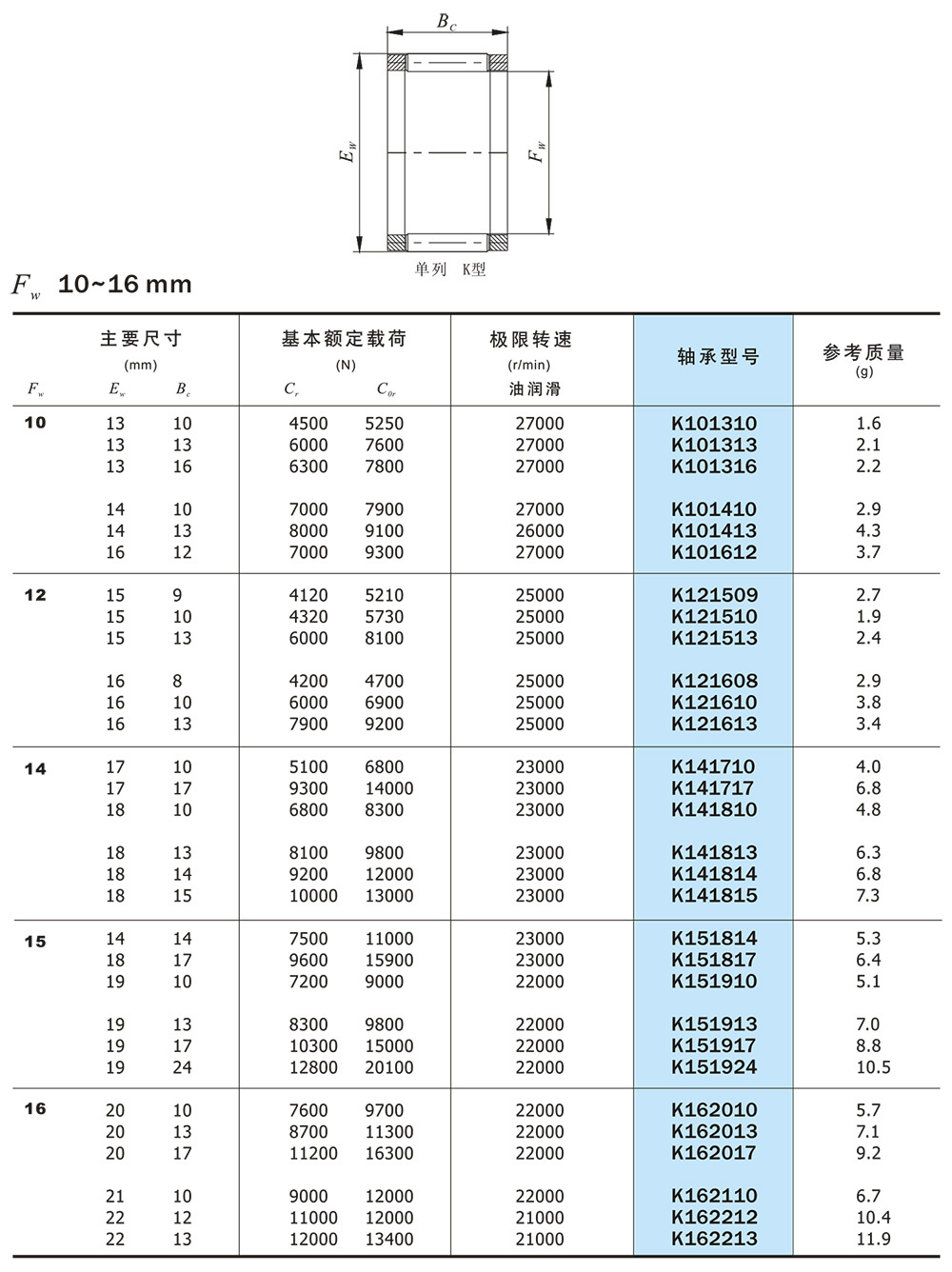

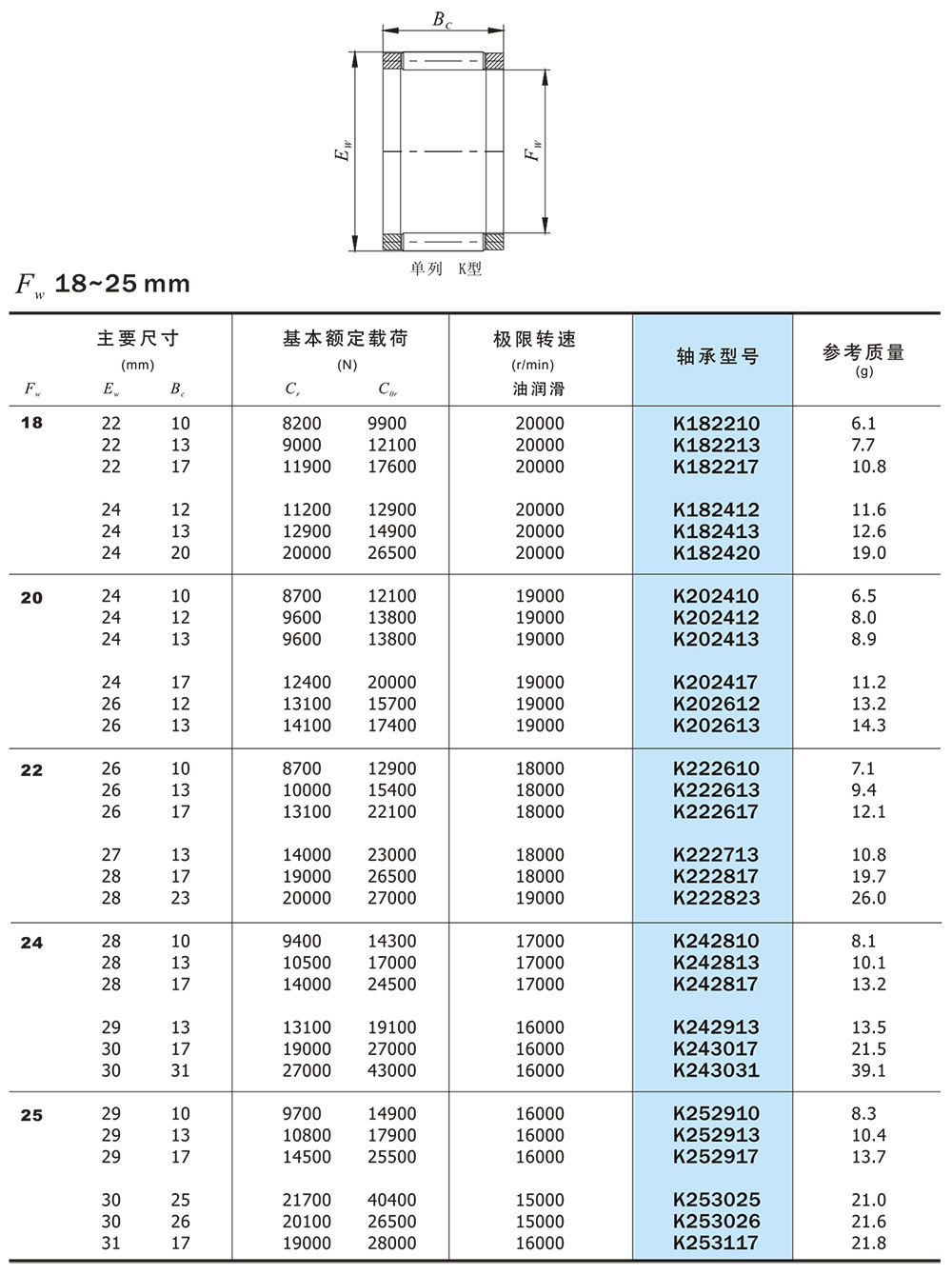

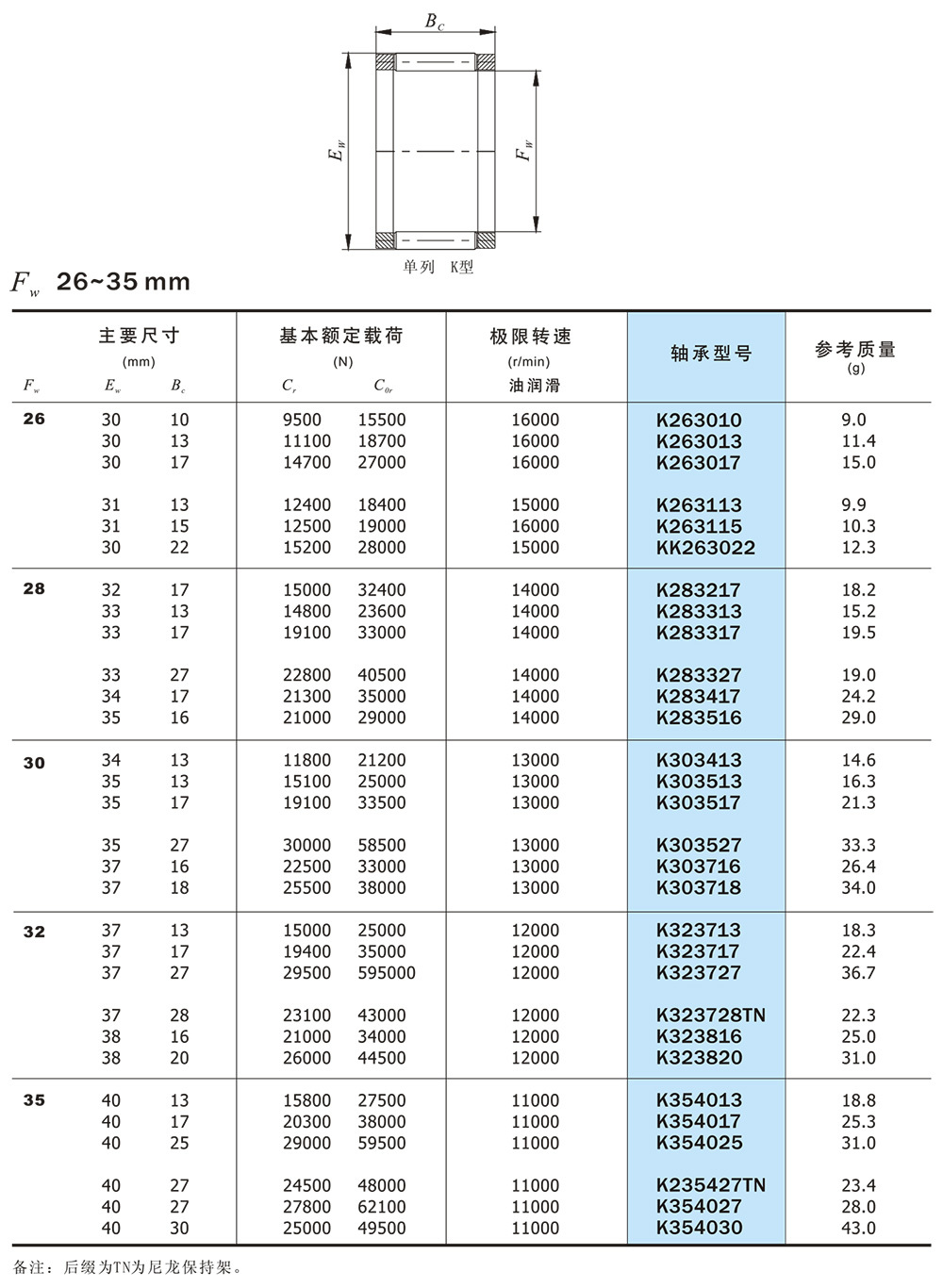

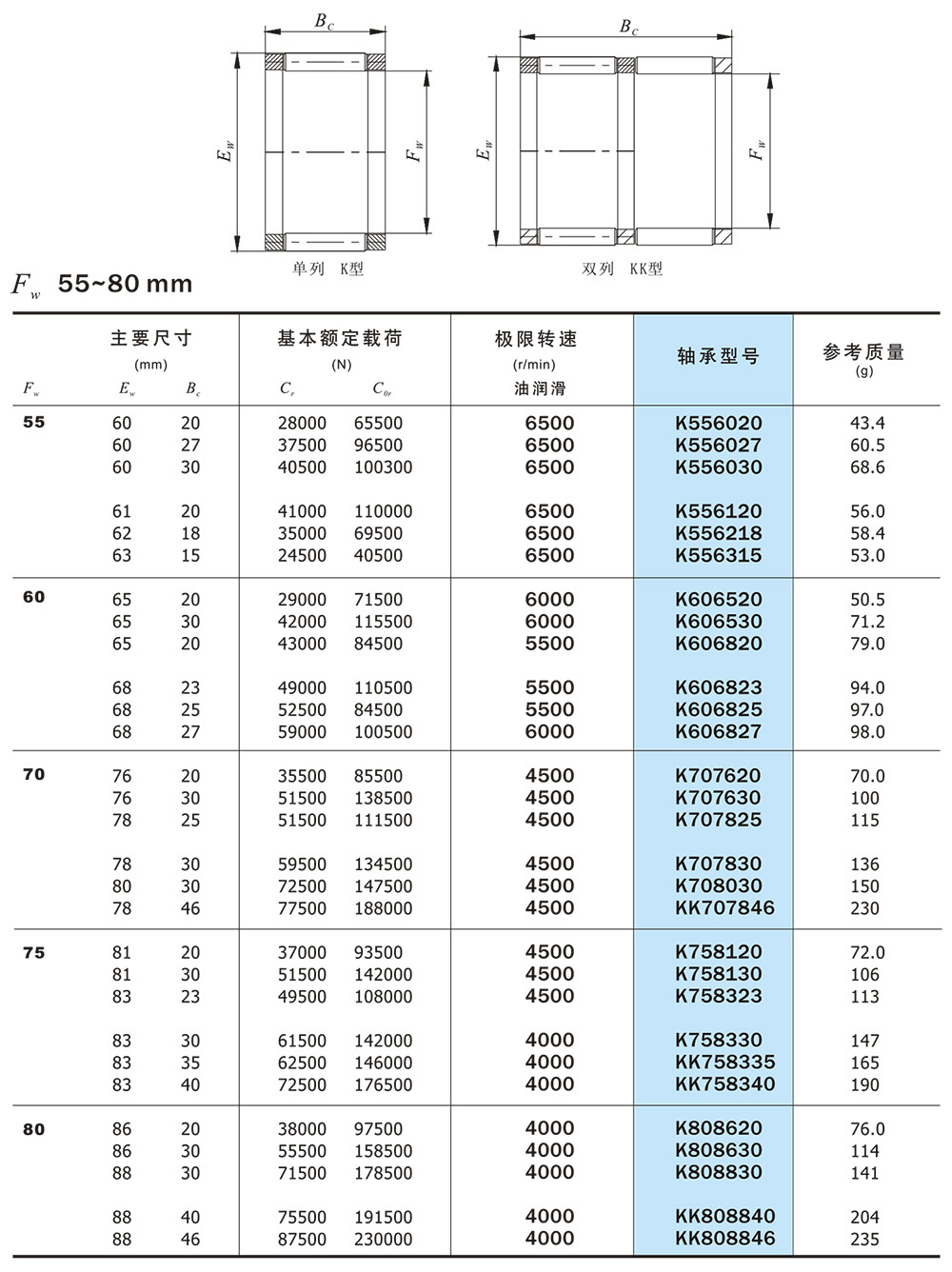

componentes de rodillos de agujas y jaula

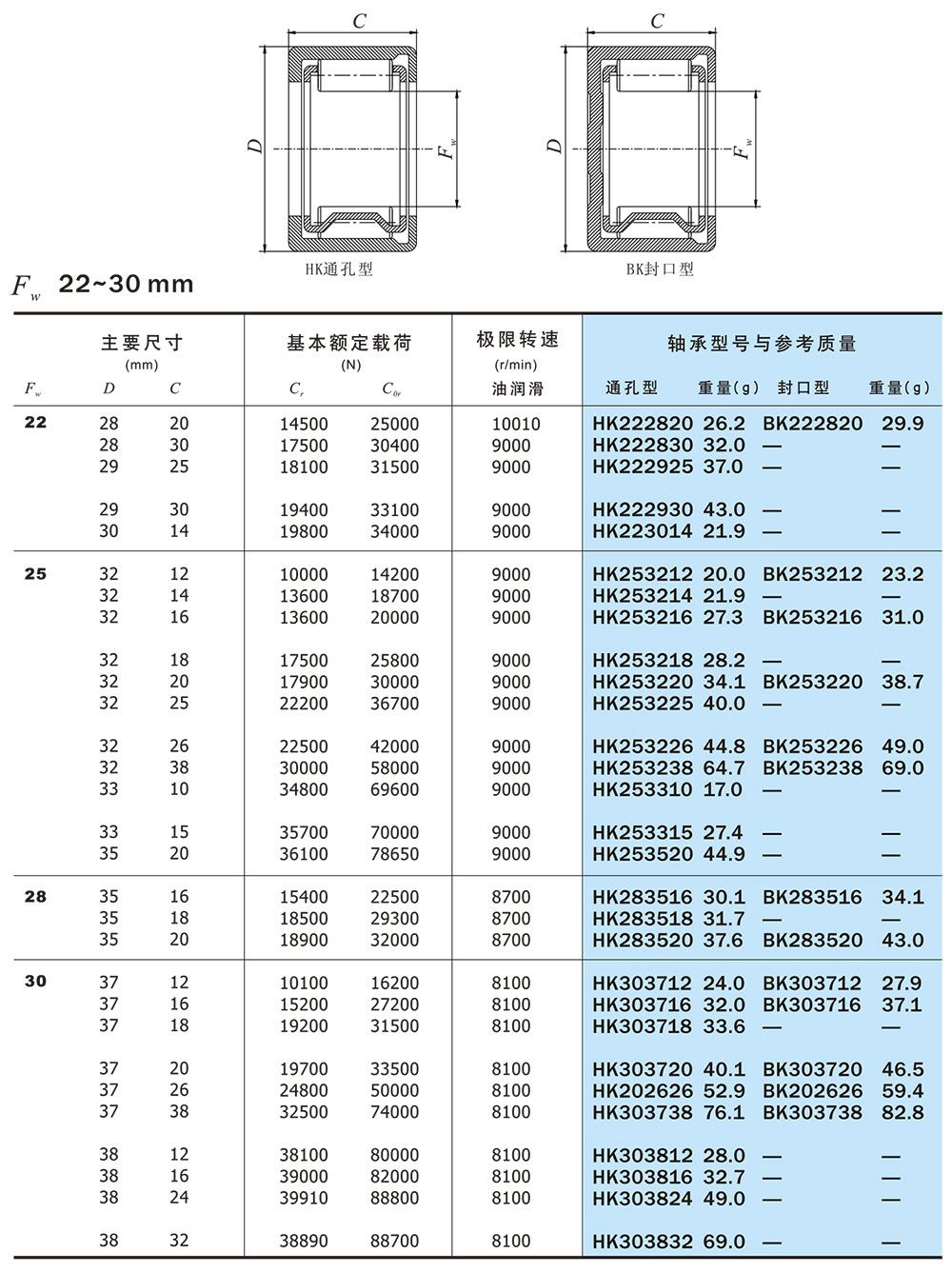

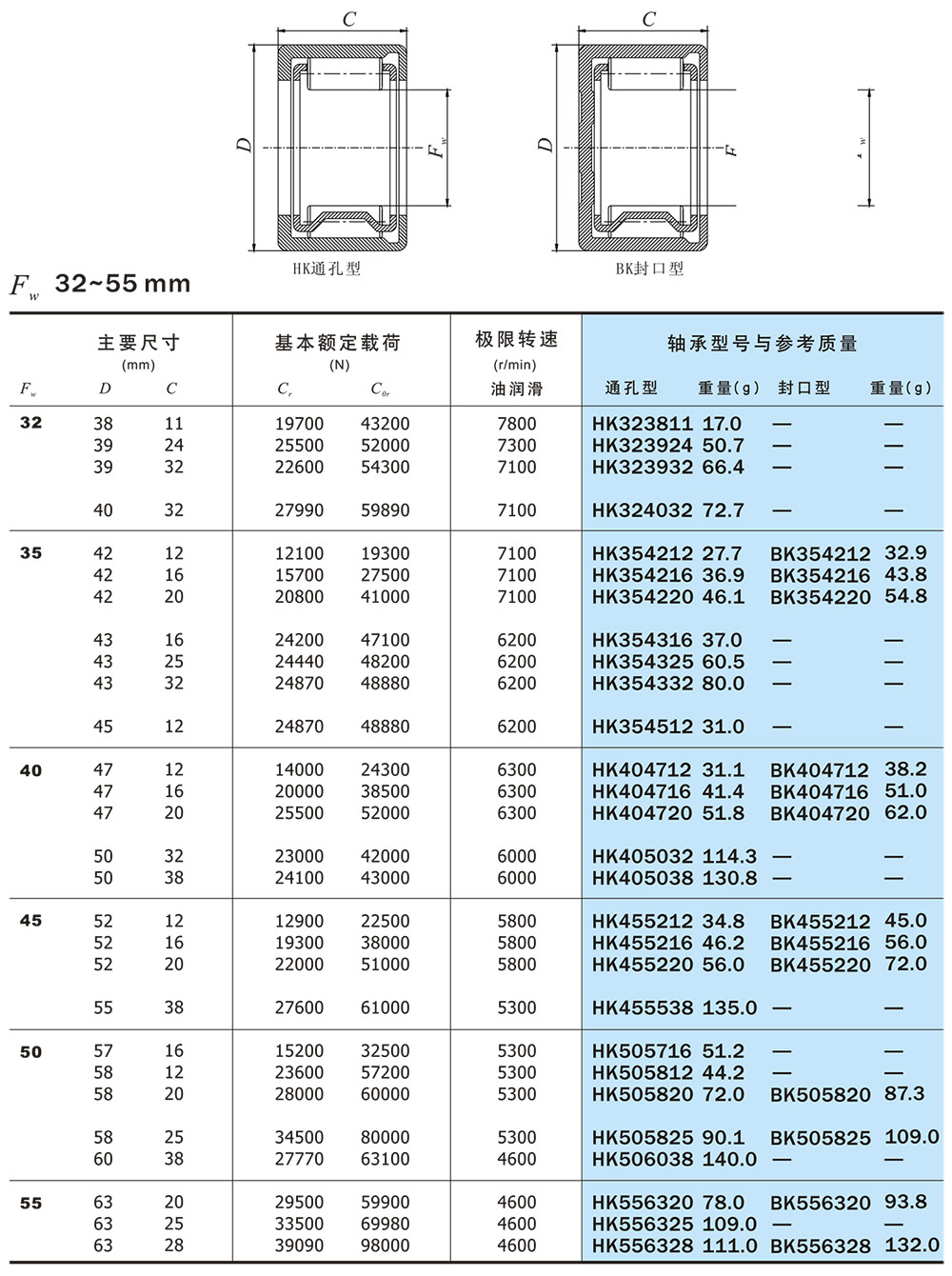

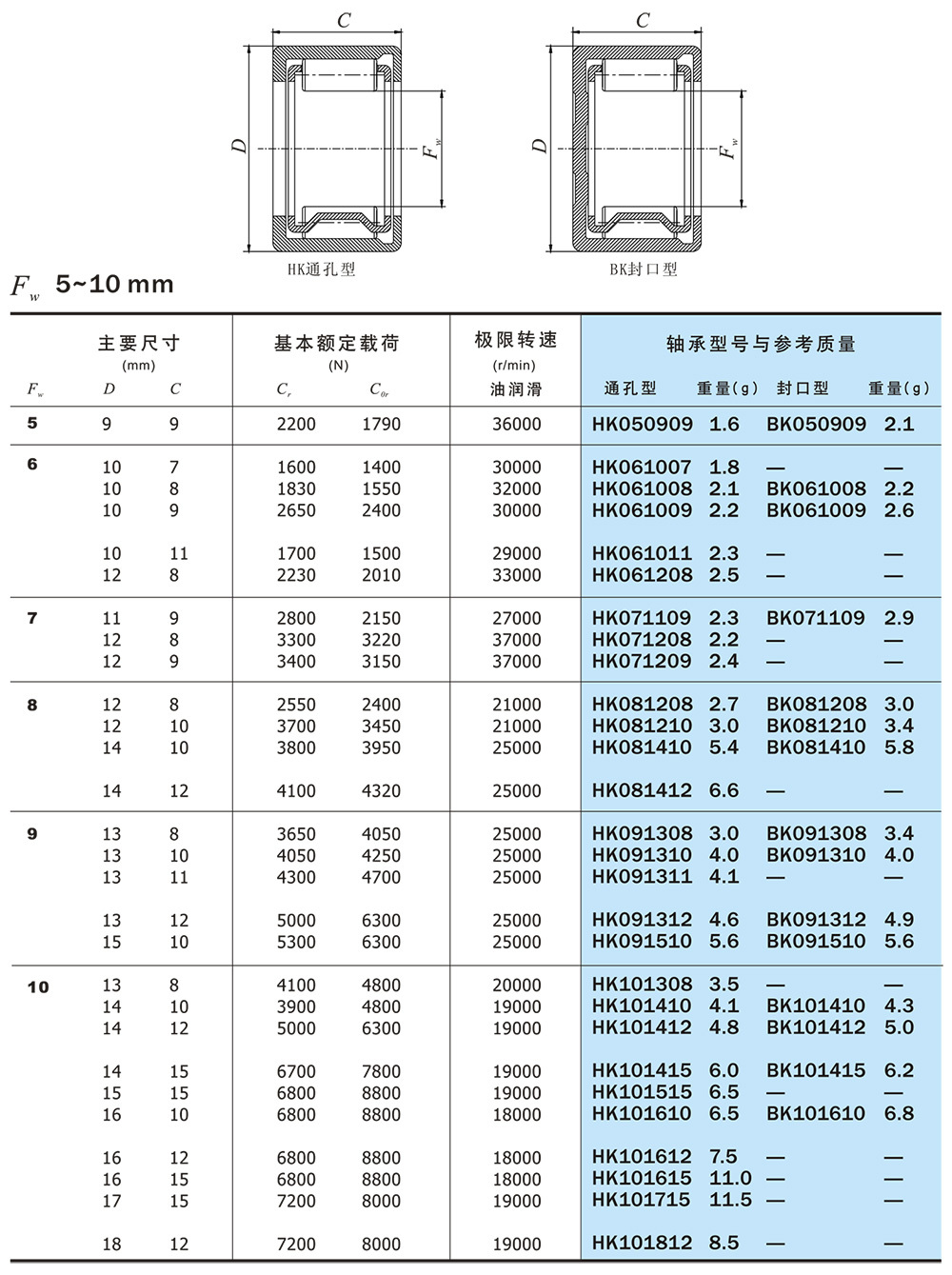

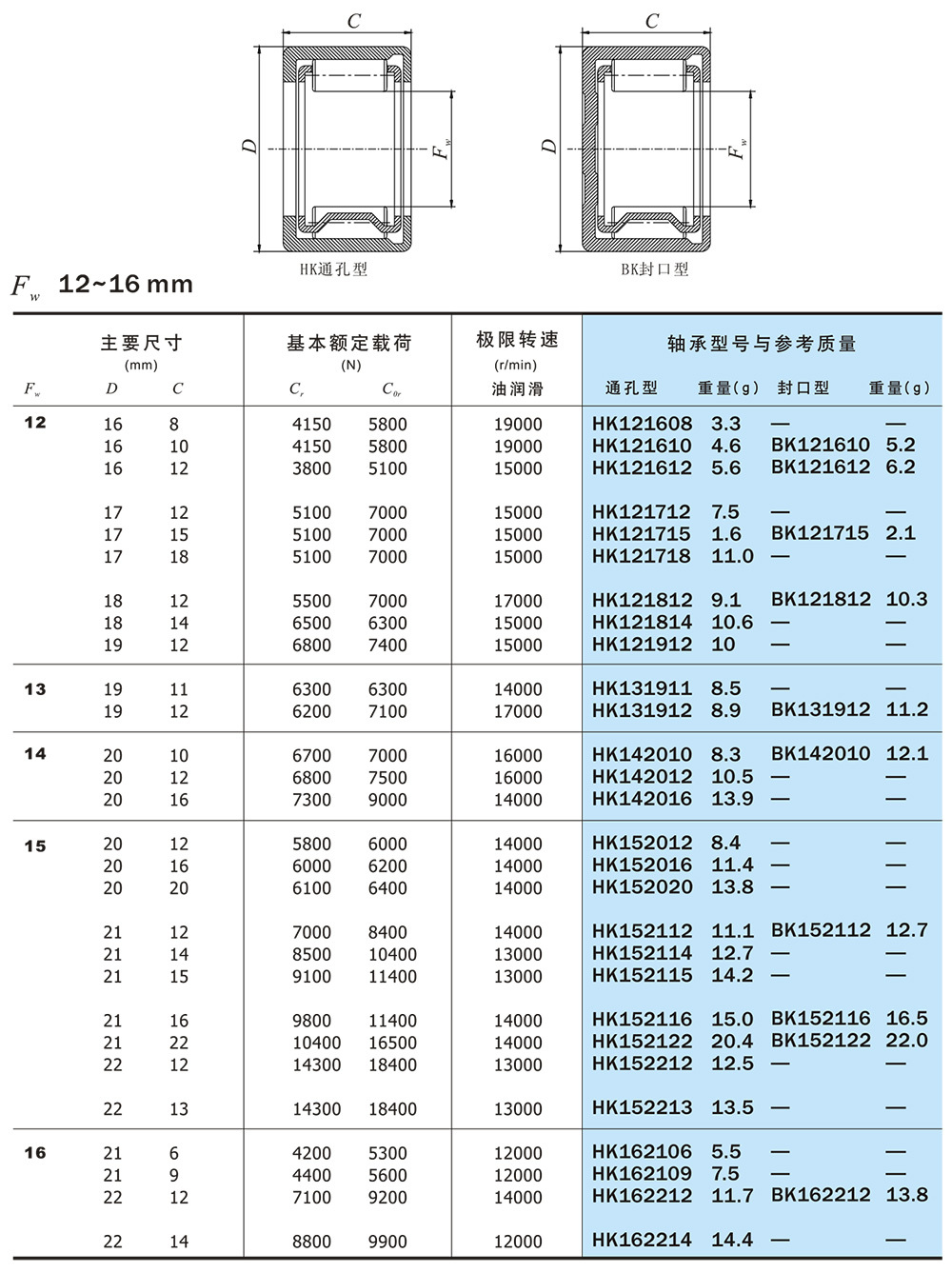

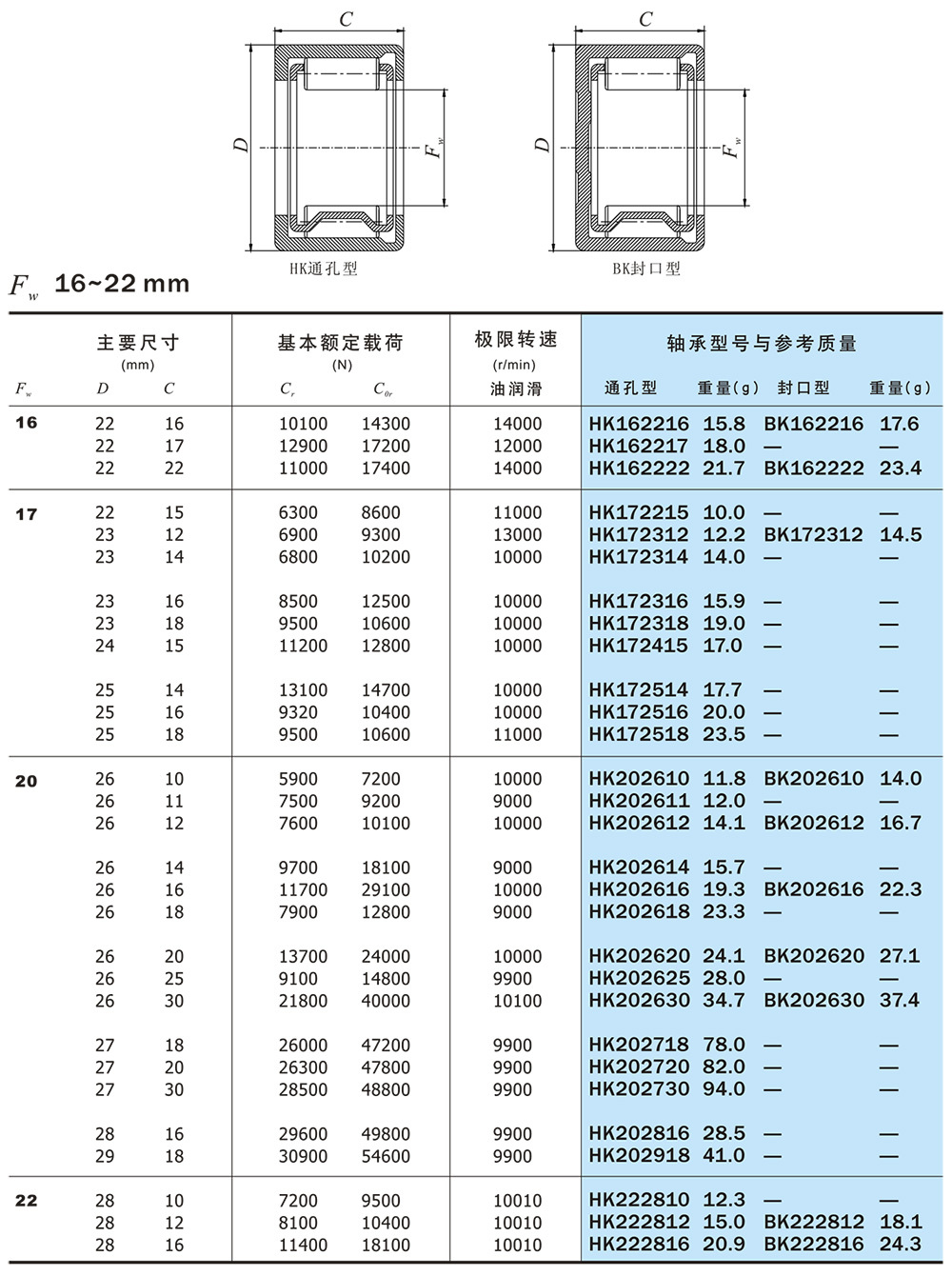

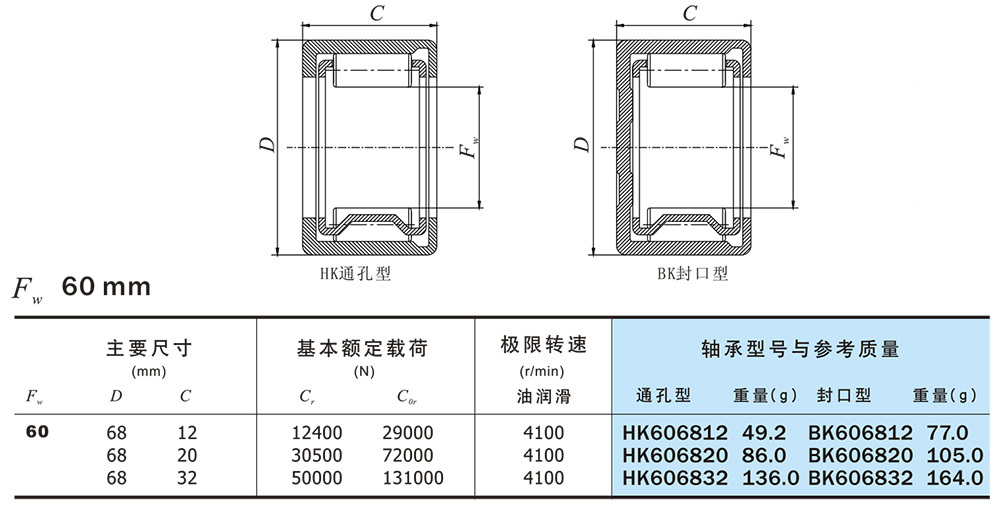

Rodamientos de agujas de anillo exterior estampados
