Introducción al rodamiento de rodillos cónicos

1. Tipo de estructura principal

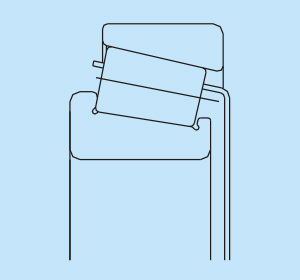

1. Rodamientos de rodillos cónicos de una hilera tipo 30000
Este tipo de rodamientos puede limitar el desplazamiento axial del eje y la carcasa en una dirección y soportar la carga axial en una dirección. Bajo la acción de la carga radial se genera una fuerza axial adicional y, por lo tanto, generalmente se usa en parejas en los dos soportes del eje. Los rodamientos de rodillos cónicos de la serie 31300 tienen un gran ángulo de contacto (27 ° ~ 30 °), puede soportar grandes cargas axiales. El ángulo de contacto de otras series de rodamientos es de 10 ° ~ Entre 18 °.

2. Rodamiento de rodillos cónicos de doble hilera 350000 tipo

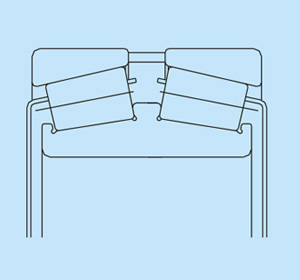

Este tipo de rodamiento tiene un doble anillo exterior de pista de rodadura y dos anillos interiores. Hay un divisor medio entre los dos anillos interiores. Cambiar el grosor del divisor puede ajustar el juego del rodamiento. Este tipo de rodamiento puede soportar cargas axiales bidireccionales mientras soporta cargas radiales, el desplazamiento axial bidireccional del eje o la carcasa se puede limitar dentro del rango de juego axial del rodamiento. También se pueden producir rodamientos de rodillos cónicos de doble hilera con una estructura de doble anillo y medio exterior, como se muestra en la figura.

2. Ángulo de inclinación permitido

Si el estado de contacto entre el rodillo y la bobina es adecuado, no solo puede evitar la carga de borde anormal en la superficie de contacto, sino que también puede permitir errores de instalación, etc. El círculo interior y exterior está inclinado. Para el ángulo de inclinación permitido de los rodamientos de rodillos cónicos, es generalmente 0.0005rad(1.5 ') en combinación de una fila y espalda con espalda, y 0.001rad(3.5') en combinación cara a cara. Si necesita un ángulo de inclinación más grande, comuníquese con el Centro de Tecnología del Grupo Benben.

Tercero, tolerancia y juego

Los rodamientos de rodillos cónicos pueden fabricar rodamientos de varios grados de tolerancia según sea necesario.
La holgura de los rodamientos de rodillos cónicos de una hilera se puede ajustar de acuerdo con diferentes requisitos, el usuario durante la instalación. El juego radial del rodamiento de rodillos cónicos de doble hilera se puede ajustar de acuerdo con las tolerancias y partes de juego antes mencionadas de acuerdo con los requisitos del usuario. Durante el uso, cuando el usuario necesita cambiar el juego, se puede ajustar de acuerdo con las regulaciones pertinentes.

Cuatro, carga dinámica equivalente radial

Rodamientos de rodillos cónicos de una hilera:
Pᵣ = Fᵣ (cuando F ₐ/Fᵣ ≤ e)
Pᵣ = 0.4Fᵣ YFₐ (cuando Fₐ/Fᵣ>e)
Cuando se utilizan rodamientos de rodillos cónicos de una hilera en pares (las dimensiones básicas pueden ser diferentes), al calcular la carga dinámica equivalente del rodamiento, se debe incluir la fuerza axial adicional causada por la carga radial. El tamaño de la carga axial del rodamiento está relacionado con el modo de instalación y configuración y la dirección de la carga axial adicional. La fuerza axial adicional S del rodamiento de rodillos cónicos de una hilera
se puede calcular aproximadamente de la siguiente manera: S = F ᵣ/2Y

Rodamientos de rodillos cónicos de dos hileras:
Pᵣ = FᵣY₁Fₐ (cuando Fₐ/Fᵣ≤e)
Pᵣ = 0.67FᵣY₂Fₐ (cuando Fₐ/Fᵣ>e)

Cinco, carga estática equivalente radial

Rodamientos de rodillos cónicos de una hilera
P₀ᵣ = 0.5F ᵣ Y ₀ F ₐ Si P₀ᵣ<Fₐ Tome P₀ᵣ = F

Rodamientos de rodillos cónicos de doble hilera
P₀ᵣᵣ = FᵣY₀Fₐ
F tanto ᵣ como Fₐ se refieren a una sola columna, carga total en rodamientos de dos hileras.
Calcule los coeficientes e, Y, Y, Y, Y, y, consulte la tabla de tamaños de rodamientos.

VI. Carga radial mínima

Para evitar que el rodamiento se deslice entre el rodillo y la pista de rodadura debido a la fuerza de inercia del rodillo y la jaula cuando el rodamiento está funcionando a alta velocidad, el rodamiento debe soportar una cierta carga, El valor mínimo se puede estimar de la siguiente manera: F _rmin = 0.02C ᵣ
en la fórmula;
F _rmin : Carga radial mínima kN
C ᵣ: carga dinámica nominal básica kN

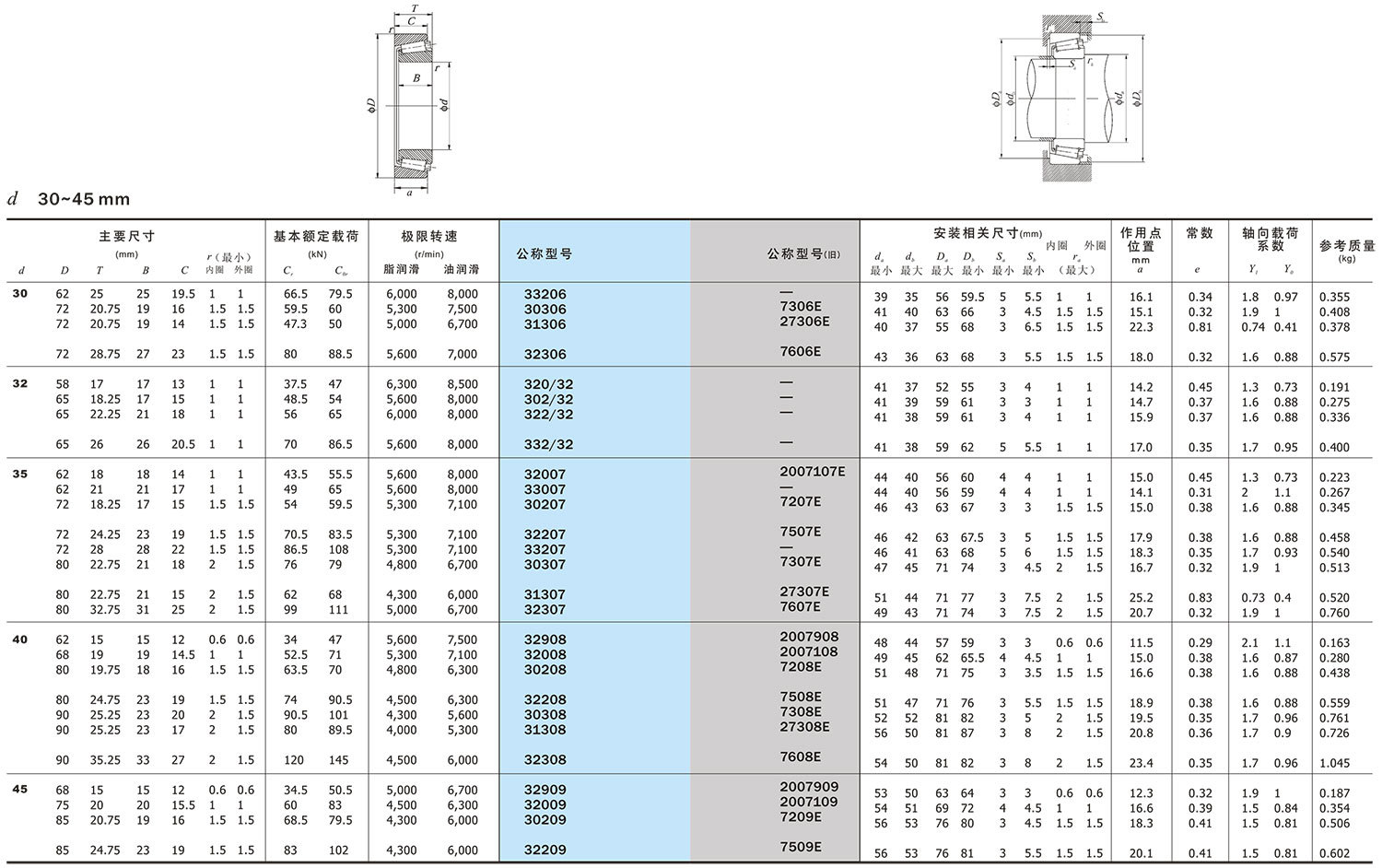

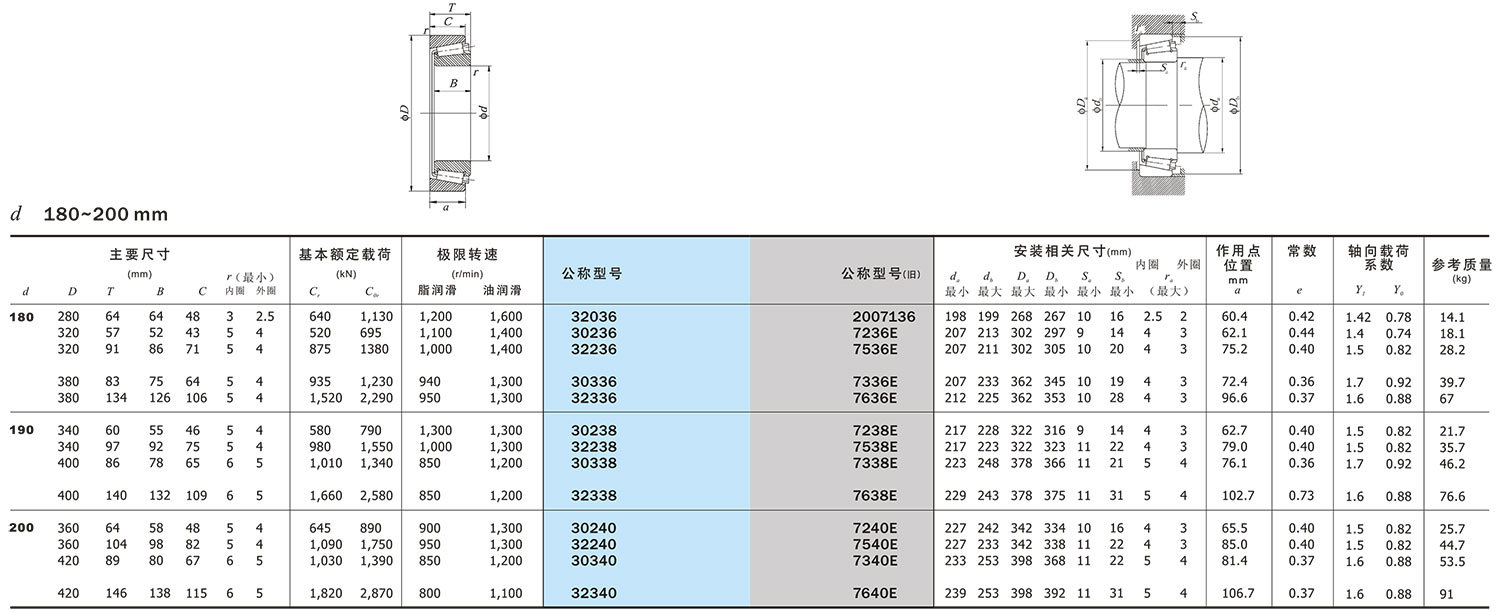

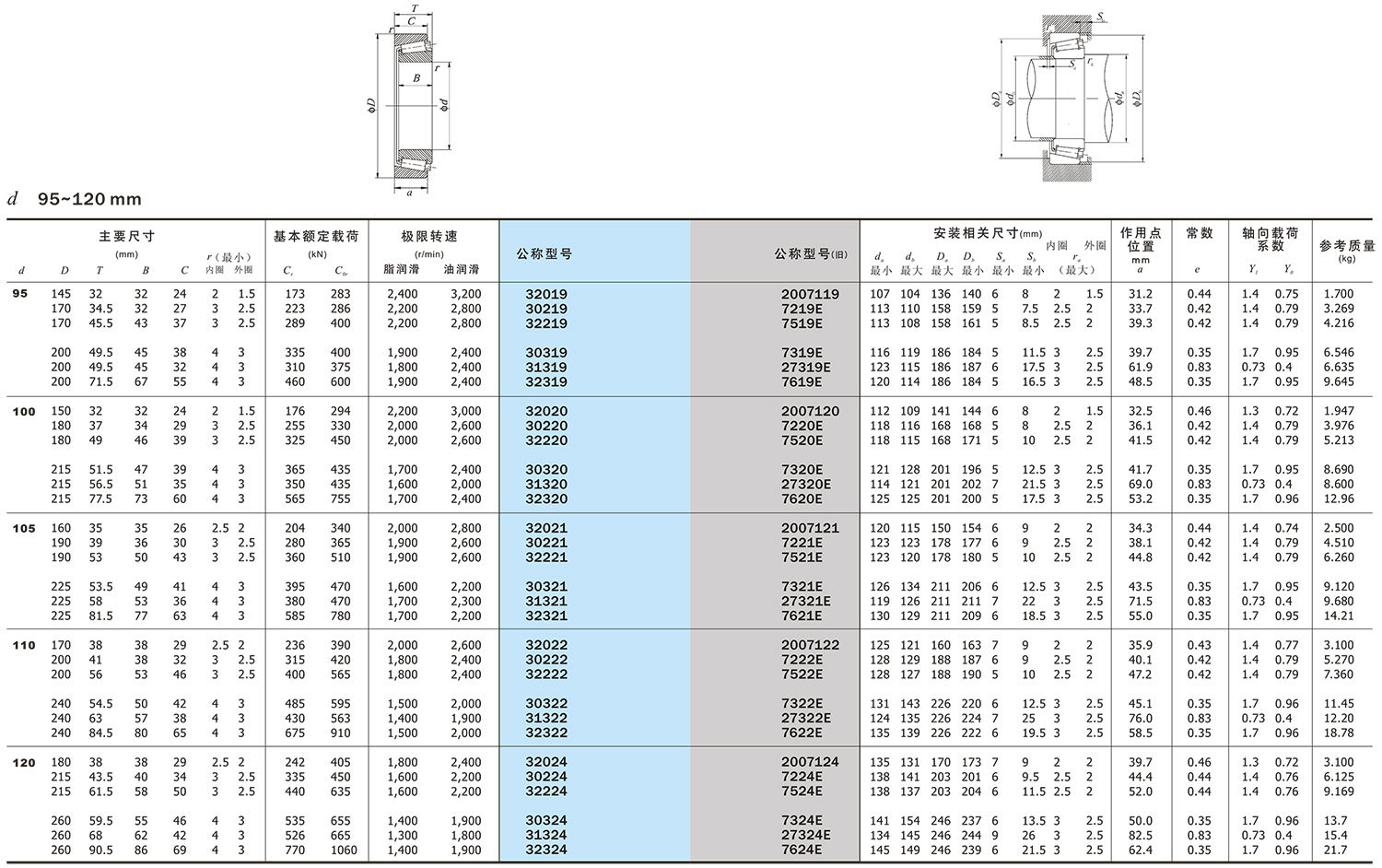

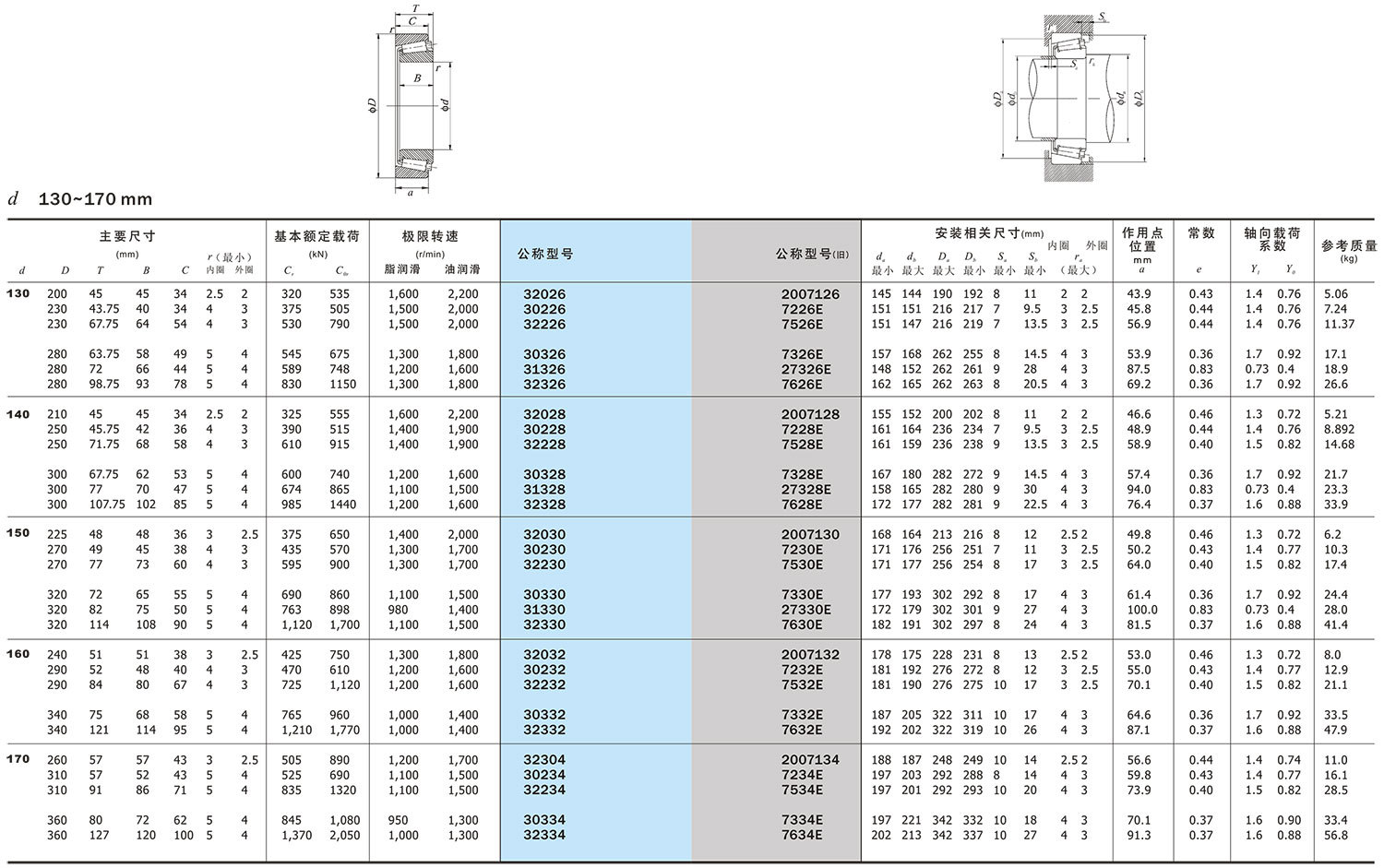

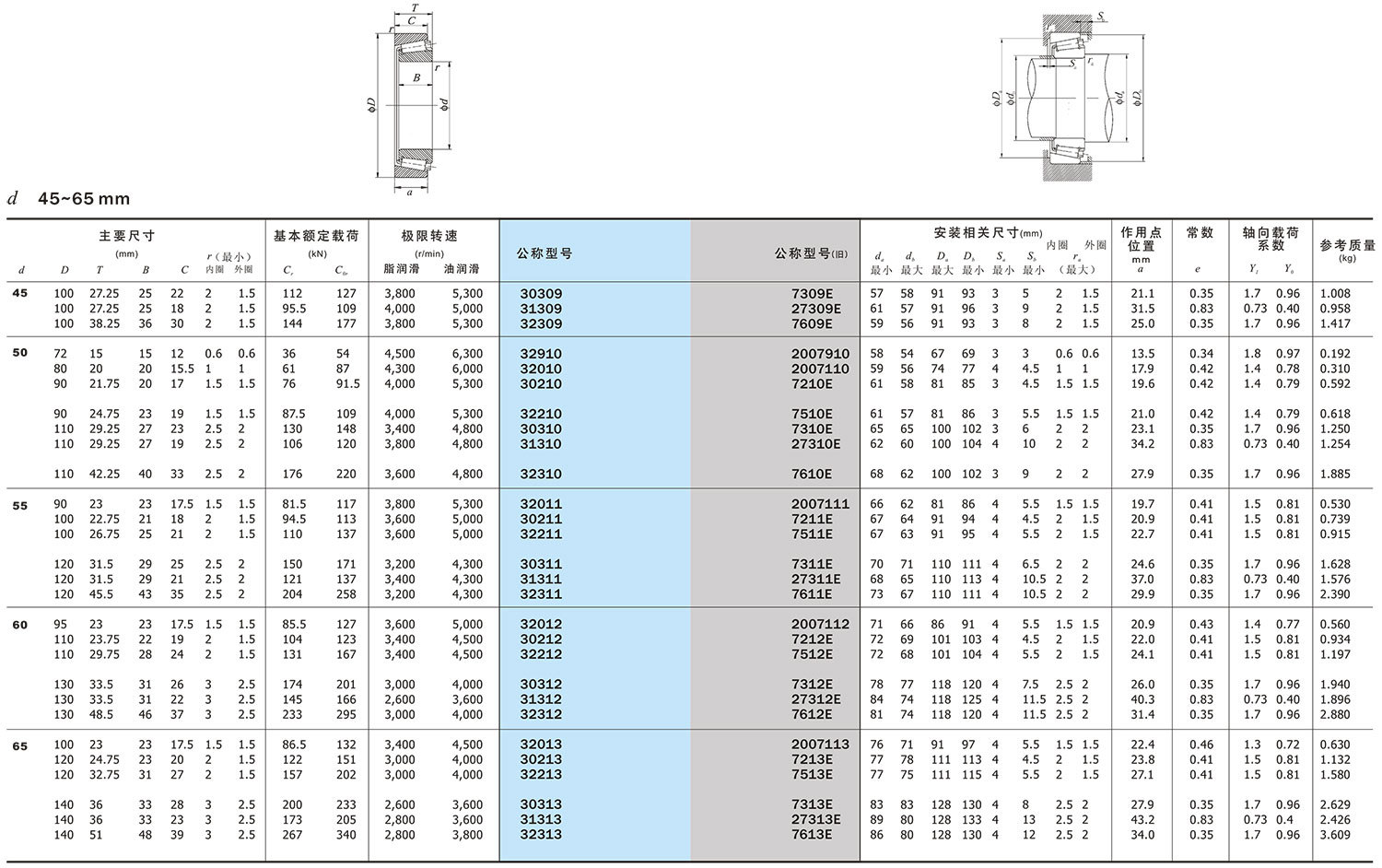

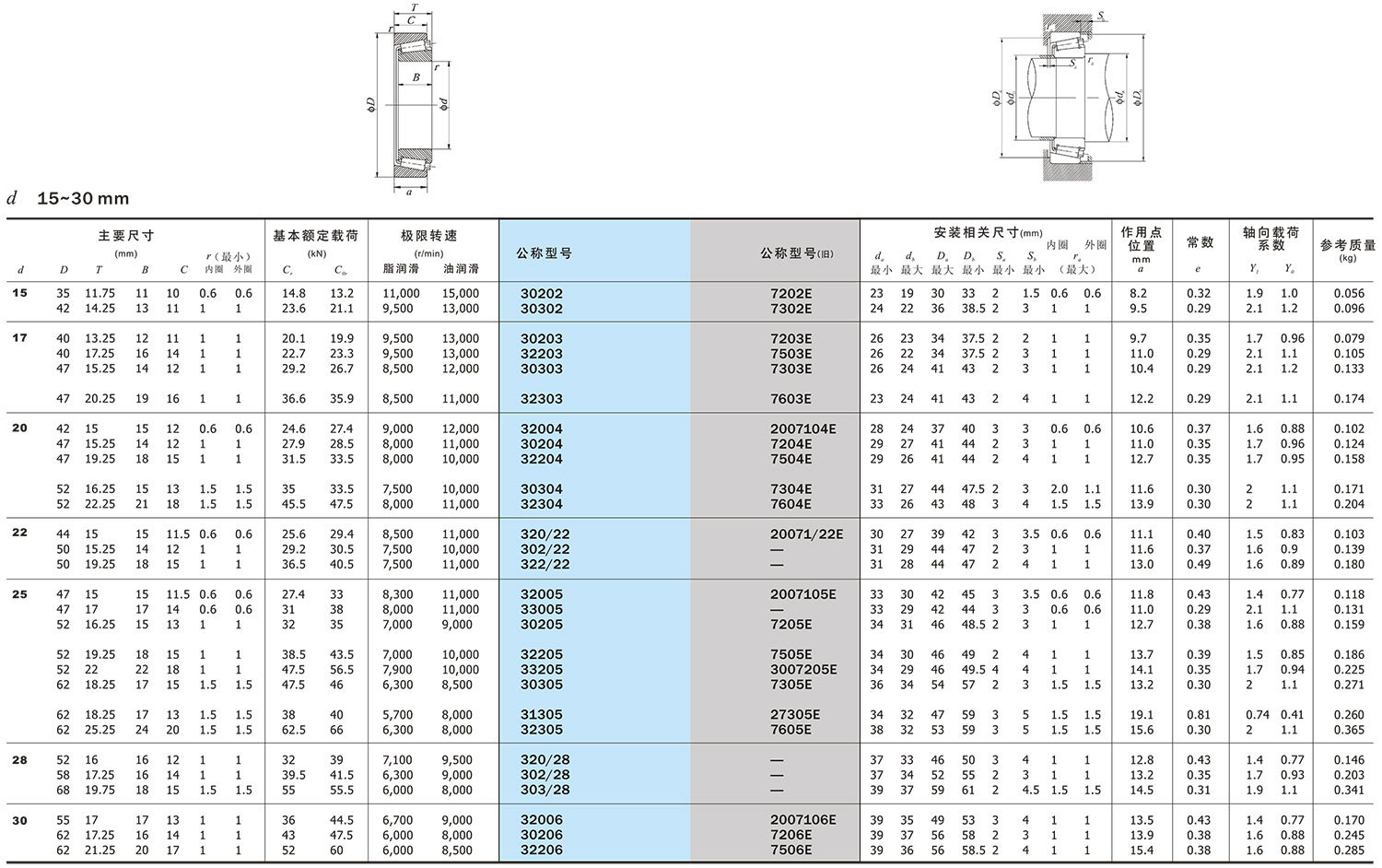

Rodamientos de rodillos cónicos de una hilera (serie métrica)

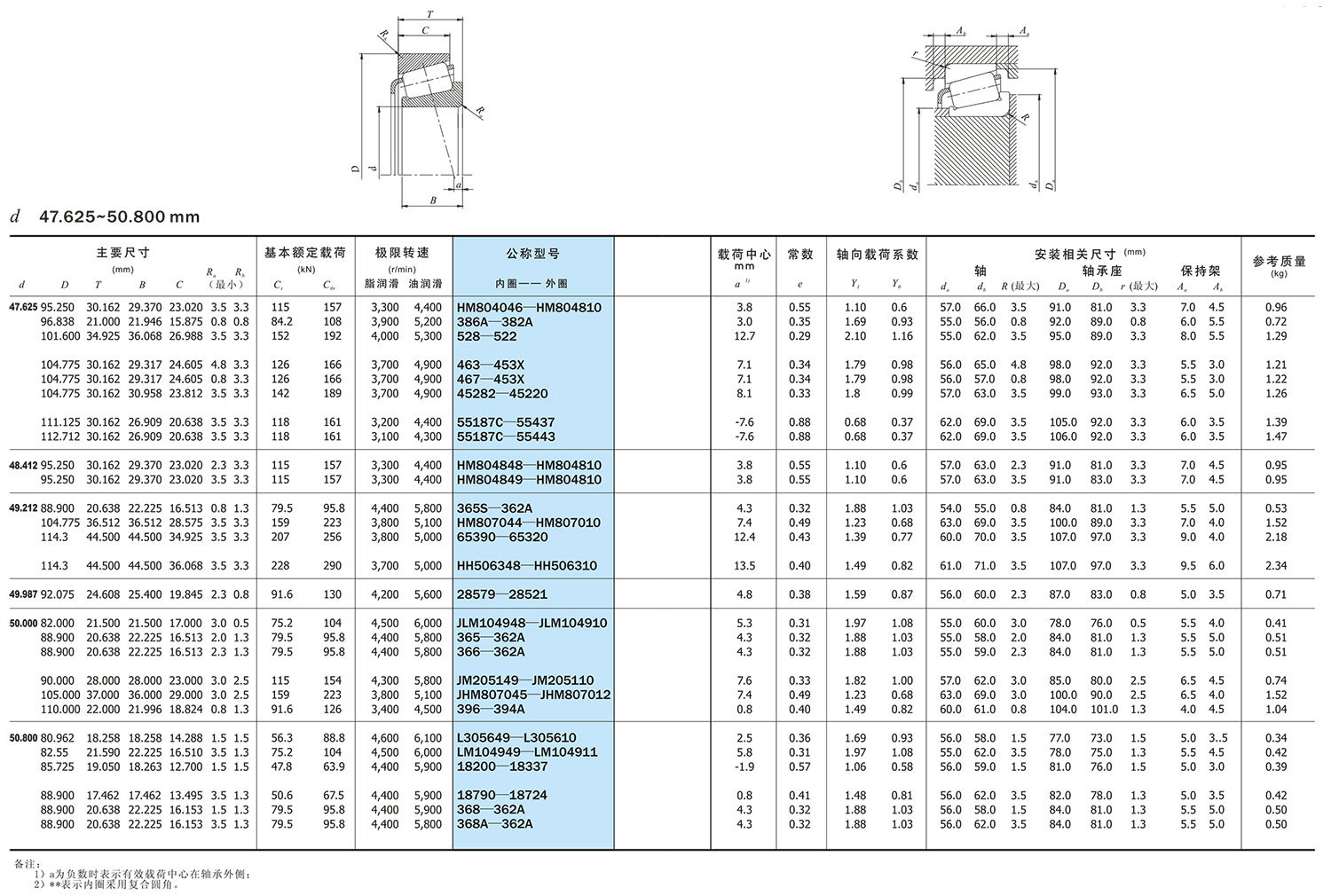

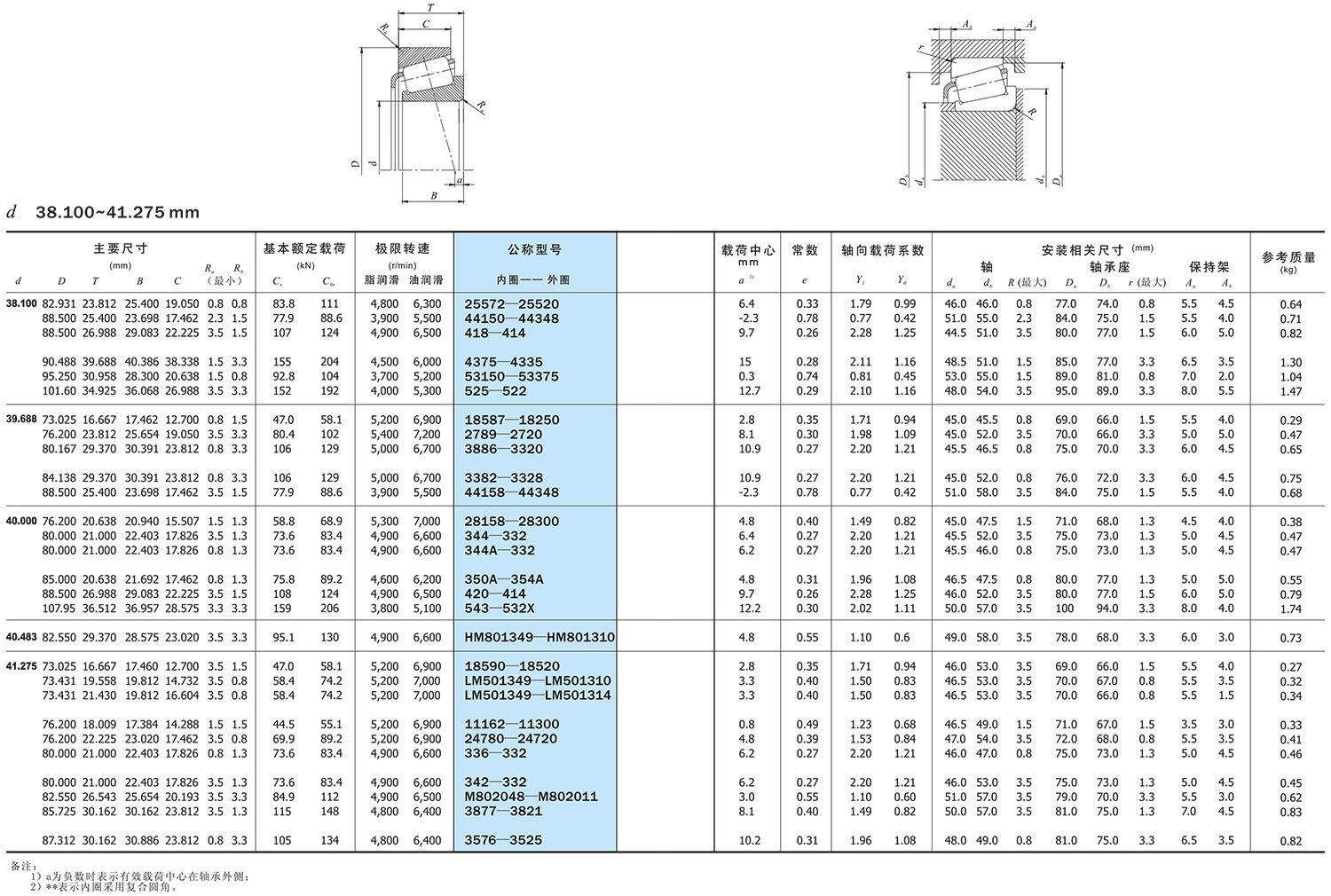

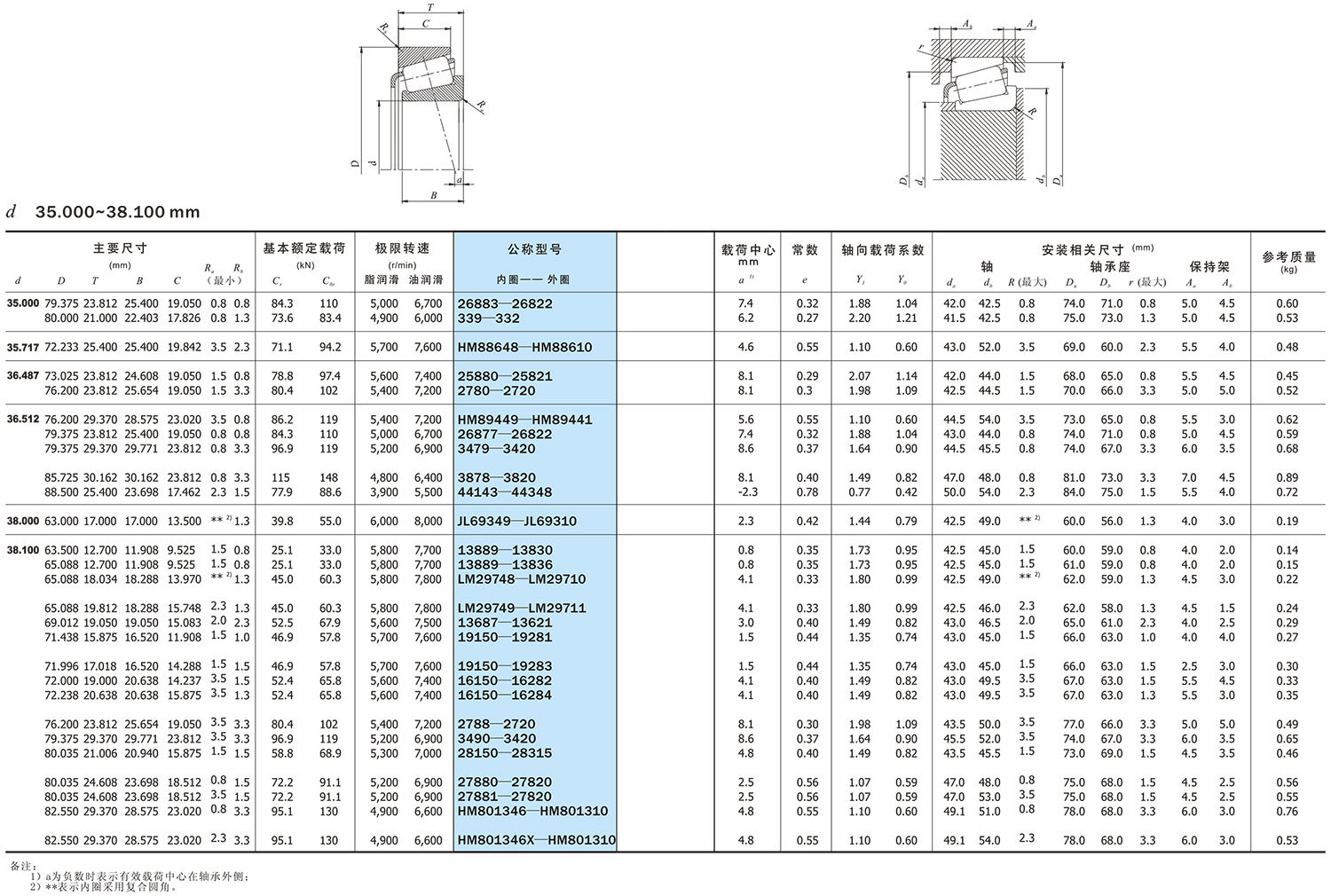

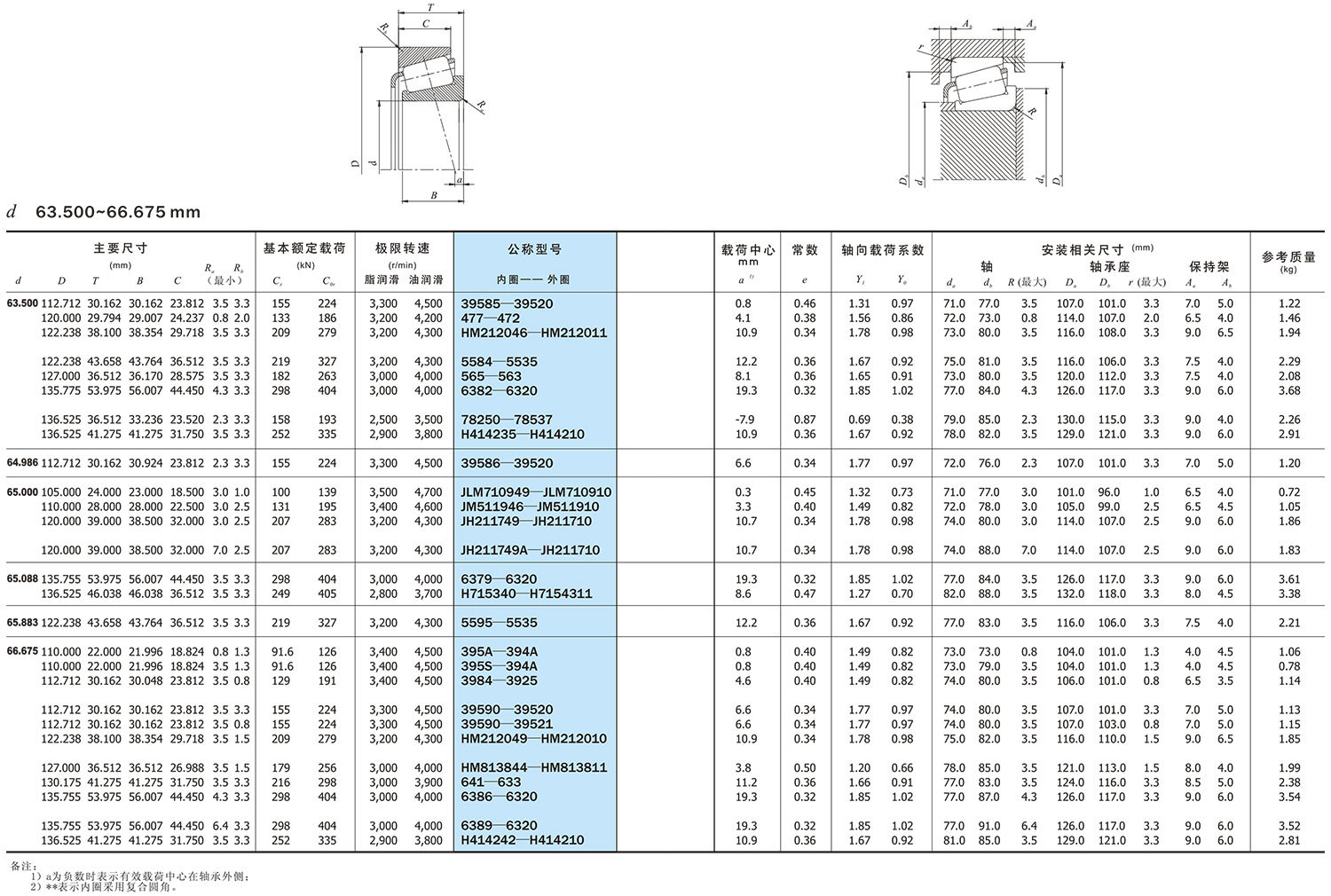

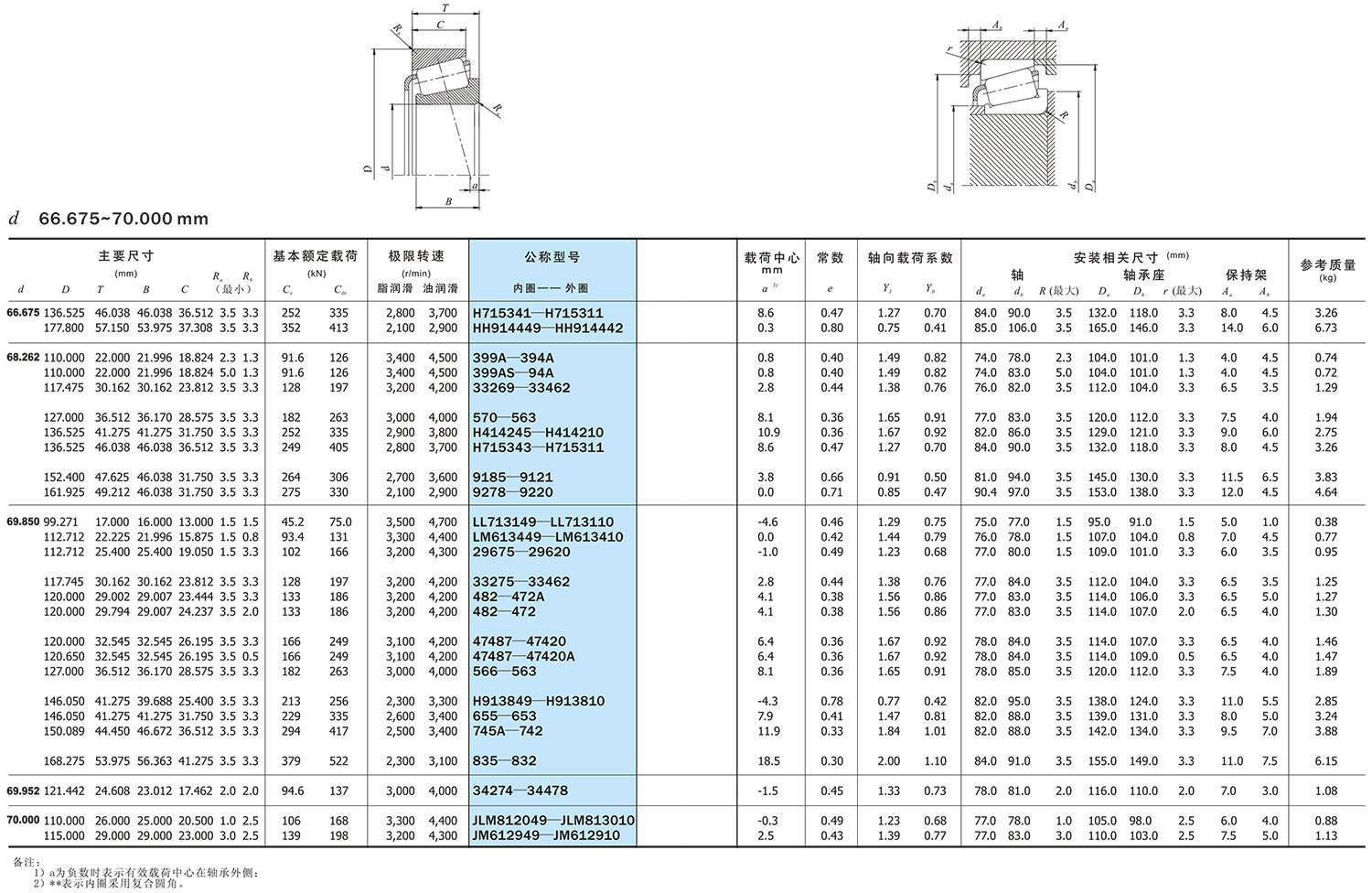

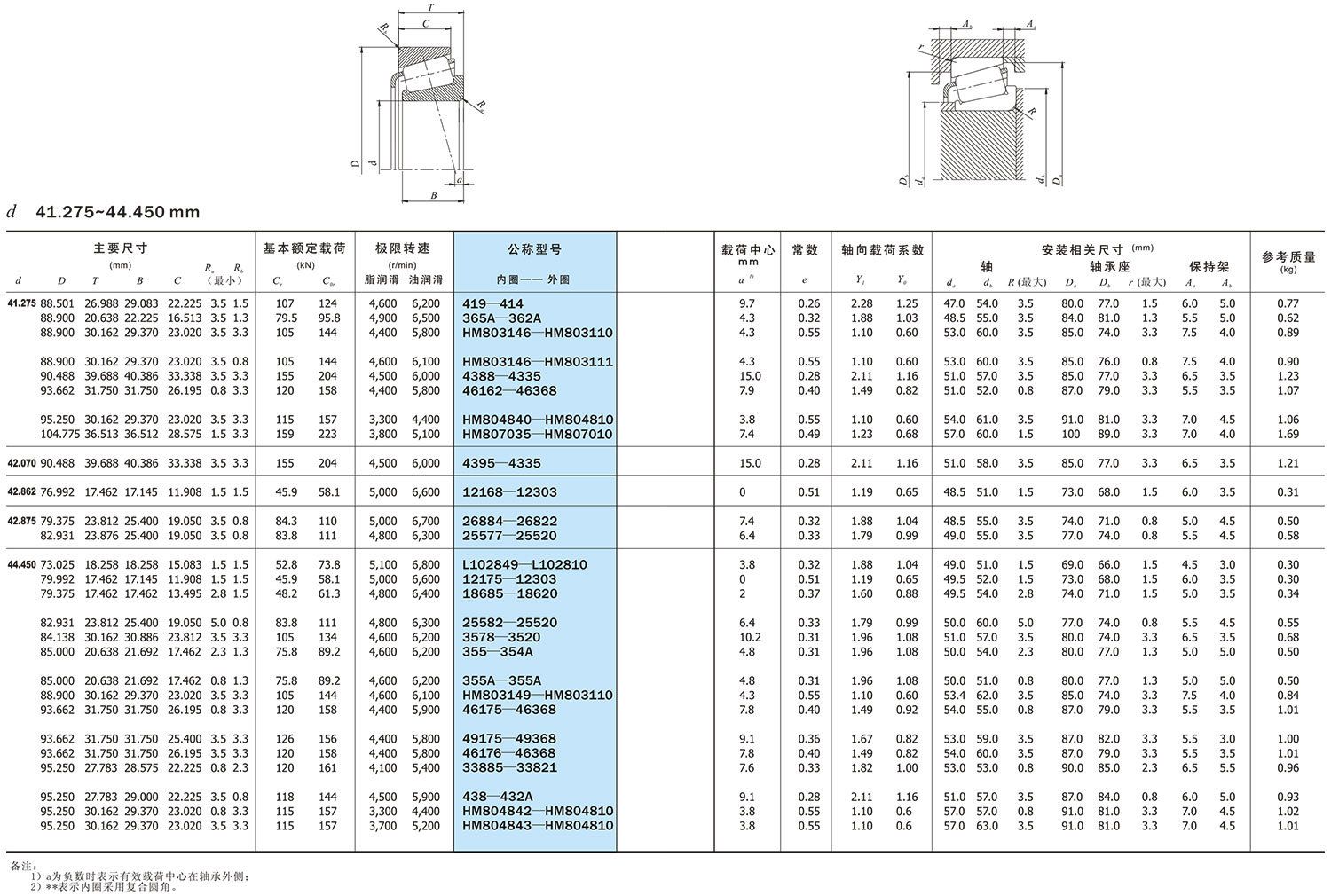

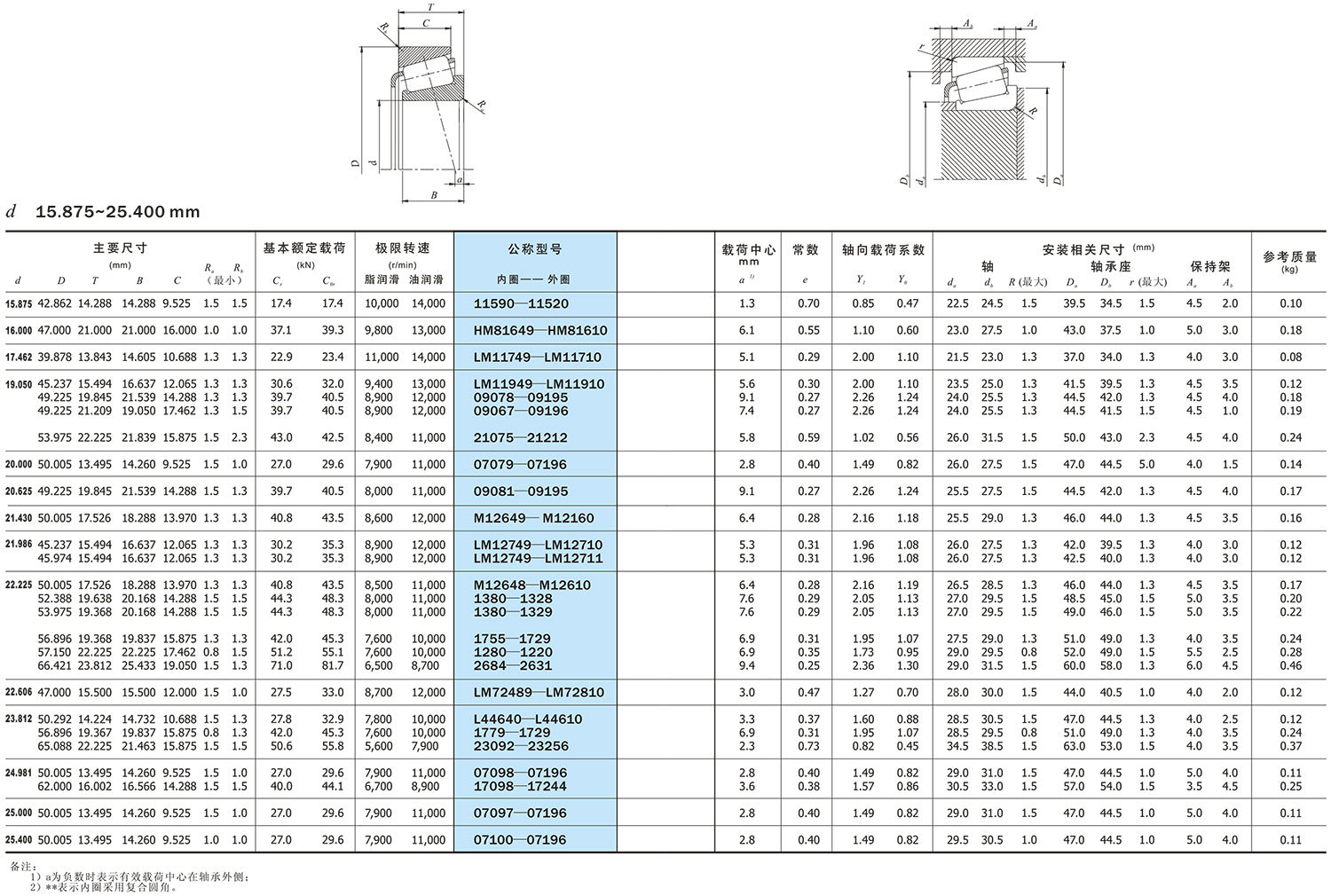

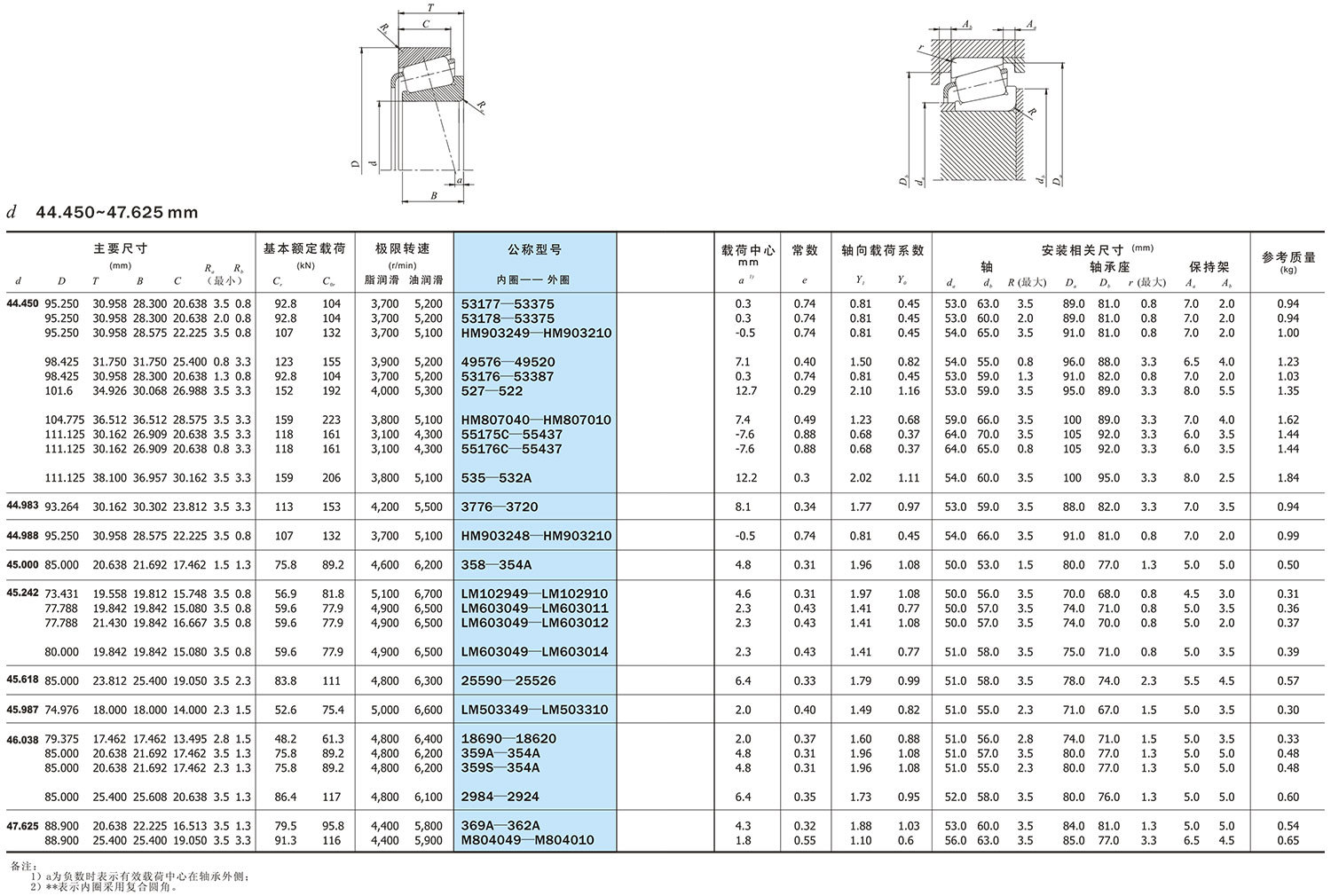

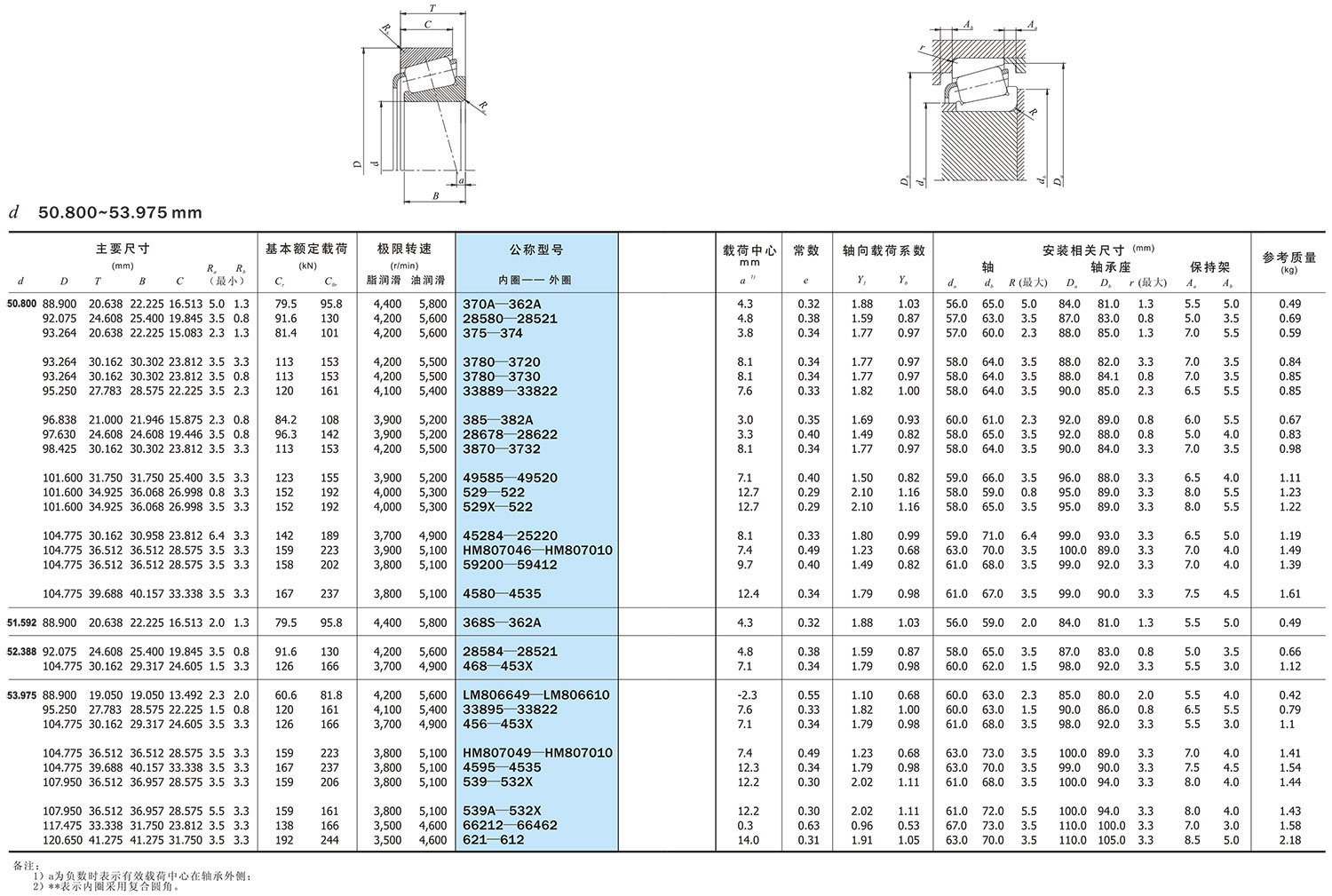

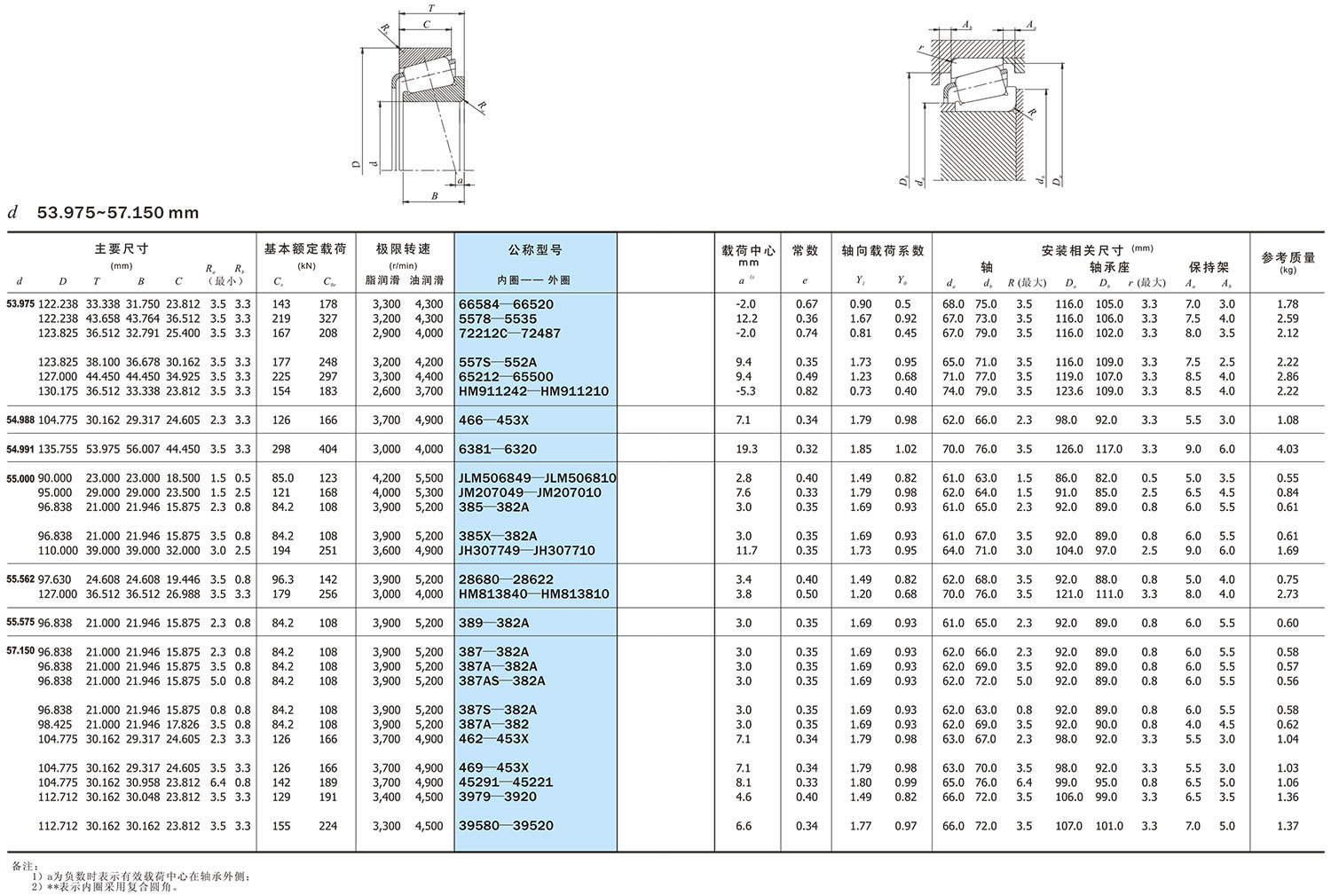

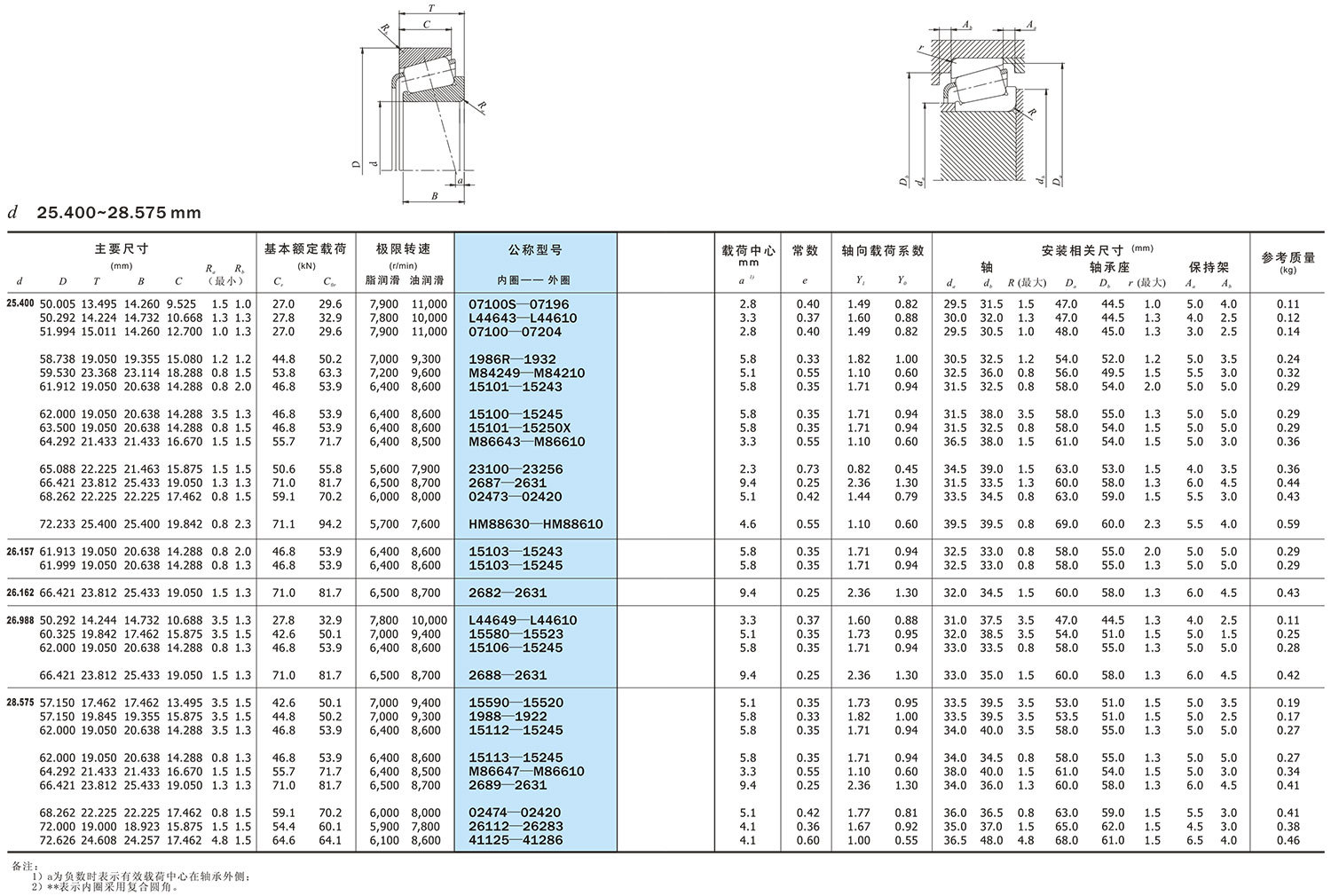

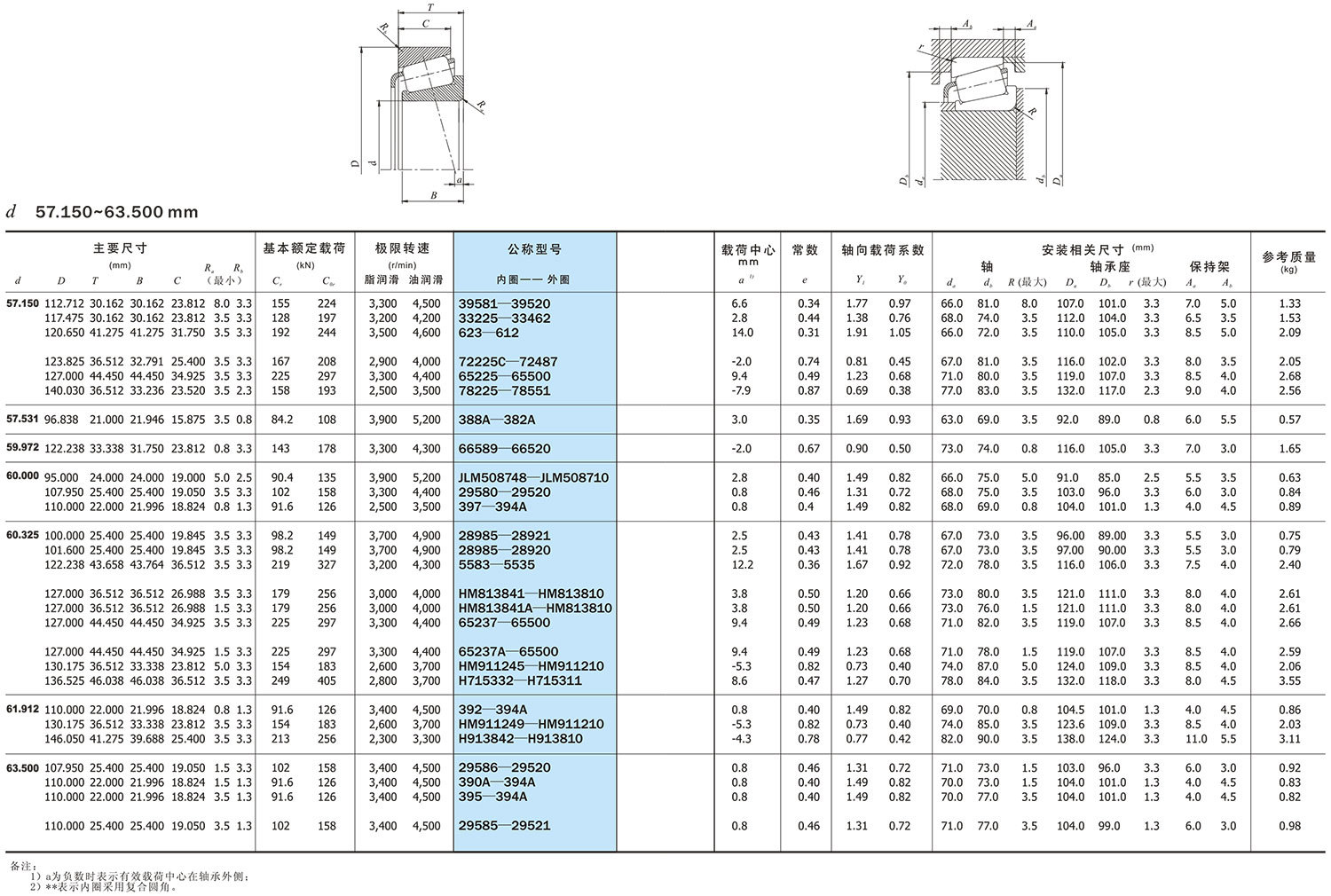

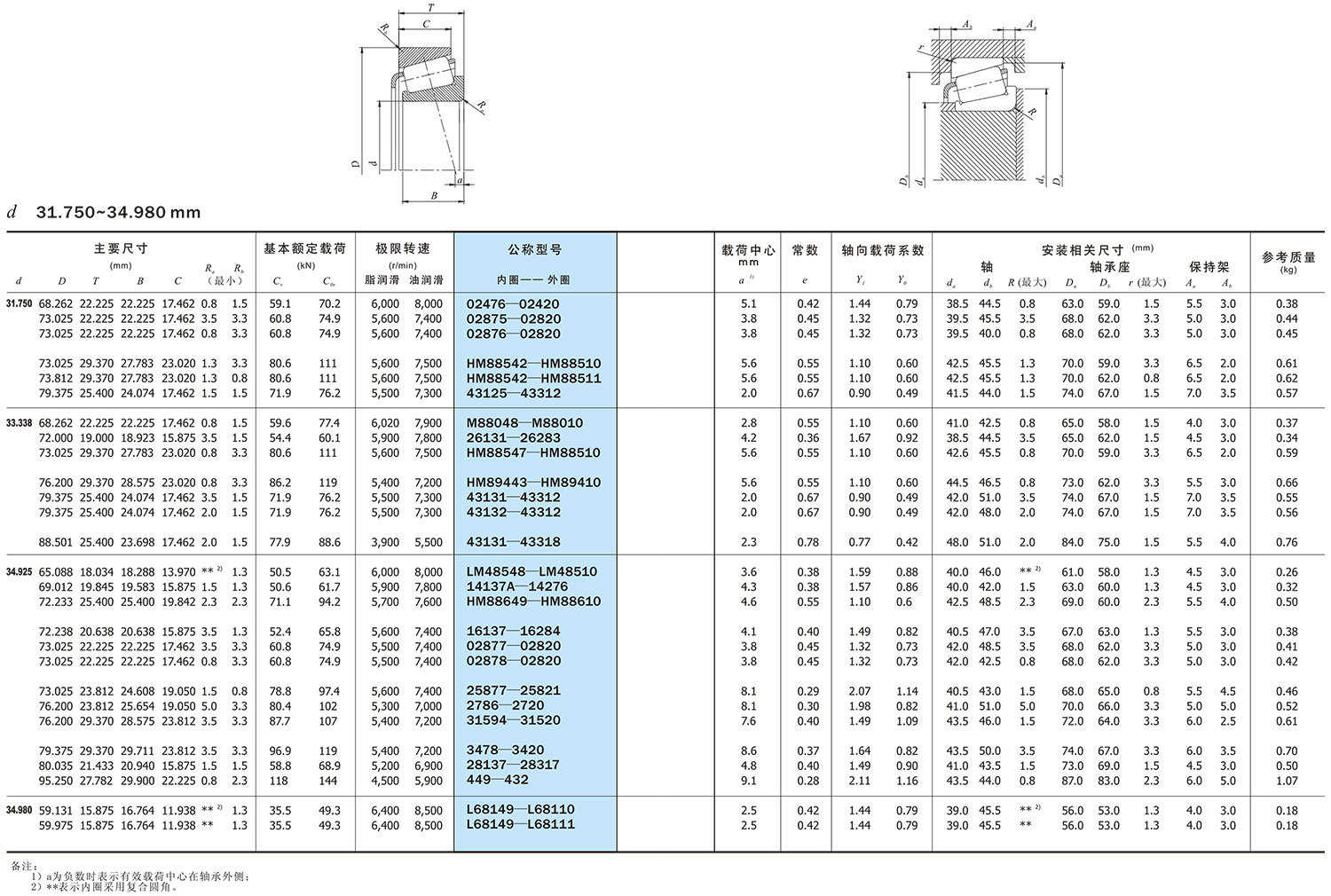

Rodamientos de rodillos cónicos de una hilera (serie imperial)

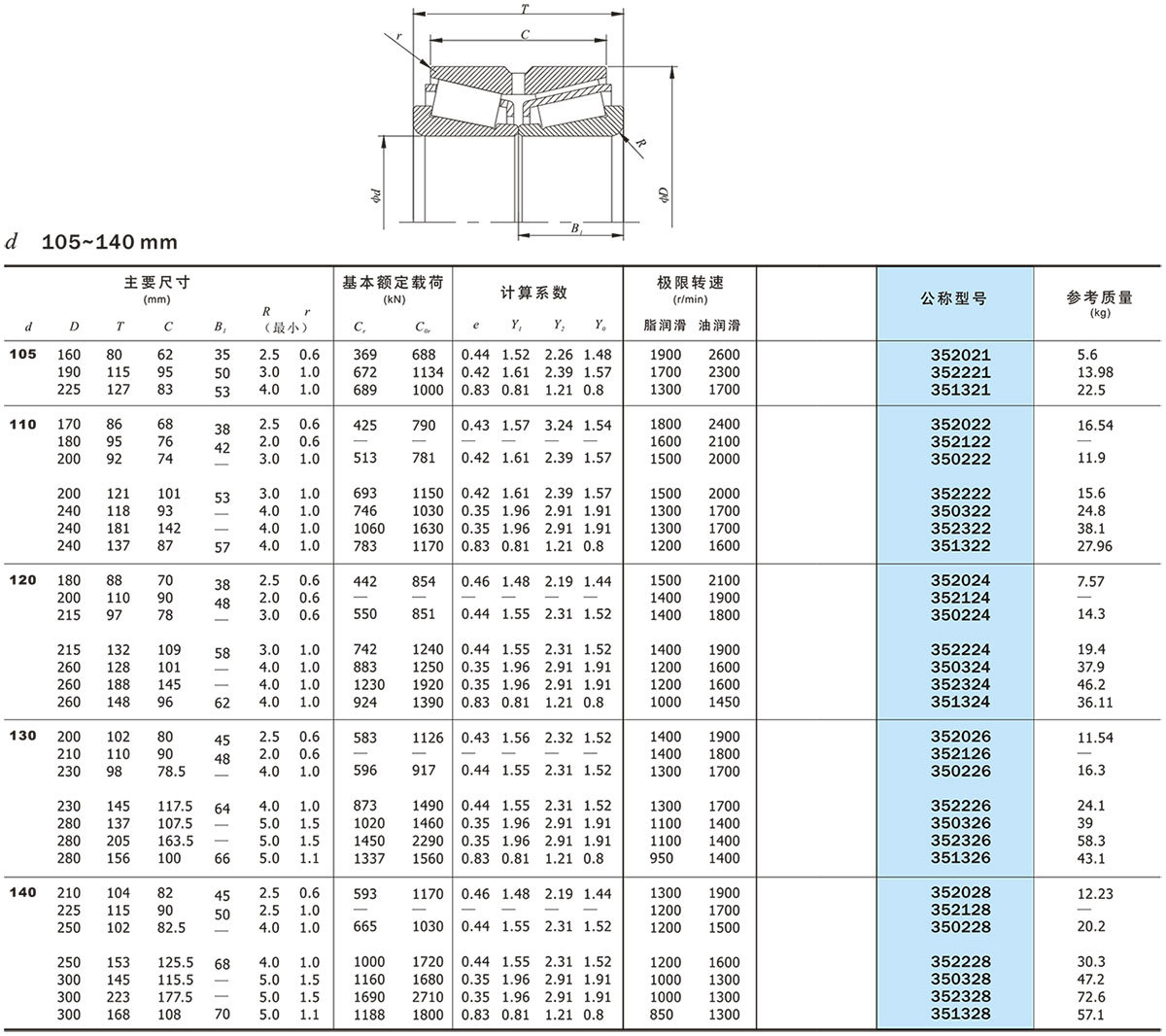

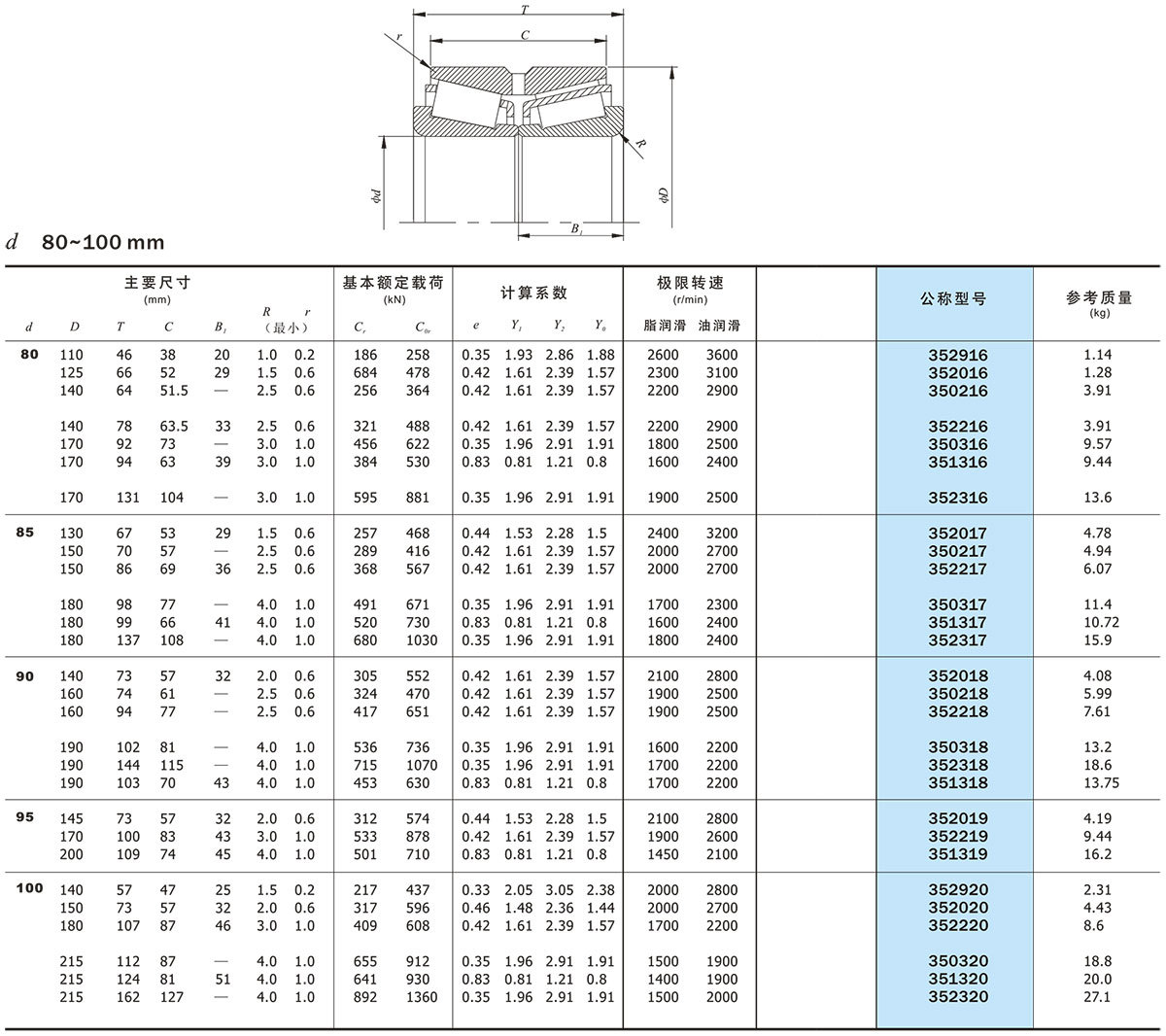

Rodamientos de rodillos cónicos de doble hilera
